Huis > Producten > De machine van SMT AOI > 2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie

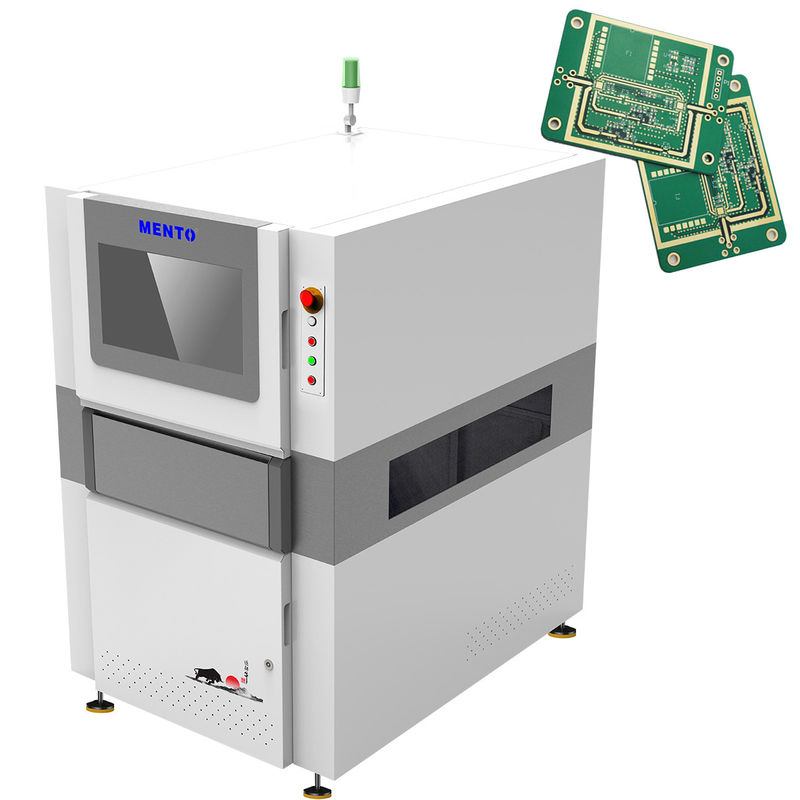

2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie

Name: 2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Onderhandelbaar USD
Availability: InStock

Productdetails

Plaats van herkomst: DongGuan

Merknaam: MENTO

Certificering: FCC.ROHS,CCC

Modelnummer: K2012DT

Betaling & het Verschepen Termijnen

Min. bestelaantal: 3

Verpakking Details: 1200 mm*1500 mm*1800 mm

Levertijd: 20 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 10 stuks + 20 werkdagen

Krijg Beste Prijs

Productdetails

Productomschrijving

Productdetails

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                    2D SMT AOI-machine, Automatische classificatie SMT AOI-machine, 2D-PCB-inspectieapparatuur


Productsoort:	Automatische optische inspectieapparatuur	Inspectiemethode:	Automatisch
Resolutie:	10μm	Classificatie van gebreken:	Geautomatiseerde indeling en sortering
Gebruik:	AOI-machine, AOI-systemen	Camera:	5MP; kleur
De camera:	Negen miljoen pixels	Deelnaam:	De machine van SMT AOI
Pakket:	Houten behuizing	Voorwaarde:	Nieuw, nieuw/gebruikt
Voorraad:	Grote	De controle van de spoorbreedte:	Handboek/auto
Functionaliteit:	Industrieel gebruik	Kracht:	Elektronisch
De machinegrootte:	W1080 X D1390 X H1840 (mm)	Inspectiesnelheid:	Tot 80 cm2/sec

Productsoort:	Automatische optische inspectieapparatuur
Inspectiemethode:	Automatisch
Resolutie:	10μm
Classificatie van gebreken:	Geautomatiseerde indeling en sortering
Gebruik:	AOI-machine, AOI-systemen
Camera:	5MP; kleur
De camera:	Negen miljoen pixels
Deelnaam:	De machine van SMT AOI
Pakket:	Houten behuizing
Voorwaarde:	Nieuw, nieuw/gebruikt
Voorraad:	Grote
De controle van de spoorbreedte:	Handboek/auto
Functionaliteit:	Industrieel gebruik
Kracht:	Elektronisch
De machinegrootte:	W1080 X D1390 X H1840 (mm)
Inspectiesnelheid:	Tot 80 cm2/sec

Productomschrijving

K20-serie 2D geautomatiseerde optische inspectie Online dubbel spoor

2D geautomatiseerde optische inspectie Online dubbel spoor
Model		K2012DT
Testcapaciteit	Testonderdelen	CHIP component body, CHIP component soldeerverbindingen, karakters, DIP soldeerverbindingen
	Minimale component	CHIP:01005 Pitch:0.3mm
	Detectiemethode	Algoritme Parameter Debugging, Machine Learning
Optisch Systeem	Camera	12MP high-speed kleuren industriële camera
	Telecentrische Lens	0.36X/0.23X
	Resolutie	10um/15um
	FOV	40x30mm /60x45mm
	Detectiesnelheid	3FOV/s
Mechanische Eigenschappen	PCB dikte	0.3~10mm(Doorbuiging ≤5mm)
	Component Hoogte	Boven 30mm, onder 84mm(speciale hoogte kan worden aangepast)
	Aandrijfmechanisme	Servomotor+Kogelomloopspindel+Lineaire geleiding
	Beweegsnelheid	Max.600mm/s
	Positioneringsnauwkeurigheid	≤8um(na kalibratie)
	PCB transportgeleiding	PCB rail transport hoogte:900+20mm(vanaf de grond tot het PCB rail transportoppervlak)
		PCB maximale afmeting: 600mmxW300mm (dubbele rail, dubbele PCB) 600mmxW580mm (enkele rail, enkele PCB)
		Minimale afstand tussen PCB's:≤90mm
Parameters	Uithardingsmethode	AC220V/50Hz/2000W
	Detectiescherm	B1000mmxD1380mmxH1600mm(zonder voet 100±20mm)
	Nauwkeurigheid	1100KG
	Her-meetnauwkeurigheid	≥0.5MPa
	Wafer Ring Maat	Temperatuur:5~40℃, relatieve vochtigheid 25%~80%(geen vorst)
	Aantal wafers tegelijkertijd verwerkt	Standaard SMEMA-interface

Onafhankelijke intellectuele eigendom beeldverwerkingssoftware. Lineaire scanning heeft de kortste slag en de hoogste snelheid.

Multi-hoek lichtbronnen benadrukken soldeerverbindingen, zeefdruk en andere kenmerken. Constante stroomregelaar zorgt voor de consistentie van de helderheid van de lichtbron.

Standaard 5MP globale belichting industriële kleurencamera, en optionele 12MP camera, etc.

Telecentrische lens met grote diameter, lage vervorming, geen scheefstand, grote scherptediepte die componenten met verschillende hoogtes kan accommoderen.

Product testmogelijkheden (Online Dubbel Spoor)

1. Verkeerde plaatsing 2. Ontbrekende component 3. Polarisatie Omkering 4. Niet-bevochtiging 5. Soldeergat 6. Collineaire Afwijking 7. Slechte soldering 8. Pin Warpage

9. Onvoldoende solderen 10. Kortsluiting 11. Offset 12. DIP Component Ontbrekend 13. DIP pinnen niet uitgeschoven......

2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie

MES data koppelfunctie en krachtig SPC-systeem

1. Real-time statistieken van de top 10 alarmcomponenten

2. Maakt het mogelijk om een alarmtelling in te stellen om upstream apparatuur automatisch te stoppen.

3. Exporteer in real-time het volledige bordbeeld van elke PCB voor latere traceerbaarheid

4. Inheems ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.

2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie

Arbeidsbesparende modus

Via datacommunicatie en andere methoden kan één persoon de AOI-alarmgegevens van meerdere lijnen bekijken, waardoor een arbeidsbesparende modus wordt gerealiseerd.

2D-PCB SMT AOI Machine Inspection Equipment Geautomatiseerde classificatie
