Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: K2005
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: W1000mmxD1380mmxH1600mm
Levertijd: 20 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 10 stuks + 20 werkdagen
Detectiesnelheid: |
0,6 FOV/sec |
Precisie: |
Hoge precisie |
Camera: |
5MP, kleur |
Afbeelding: |
23,8 duimfhd vertoning |
type camera: |
CCD |
Gewicht: |
500 kg |
Functionaliteit: |
Industrieel gebruik |
PCBA: |
50*50~400*266mm |
Vervoerrichting: |
L-R of r-l |
Haven: |
Shenzhen |
Toepassing: |
Optische inspectie SPI met soldeerpasta |
Kenmerken: |
Dual-track-apparatuur |
Optische specificatie: |
Gezichtsveld: 400*266mm |
De machinegrootte: |
W1080 X D1390 X H1840 (mm) |
Kracht: |
Elektronisch |
Detectiesnelheid: |
0,6 FOV/sec |
Precisie: |
Hoge precisie |
Camera: |
5MP, kleur |
Afbeelding: |
23,8 duimfhd vertoning |
type camera: |
CCD |
Gewicht: |
500 kg |
Functionaliteit: |
Industrieel gebruik |
PCBA: |
50*50~400*266mm |
Vervoerrichting: |
L-R of r-l |
Haven: |
Shenzhen |
Toepassing: |
Optische inspectie SPI met soldeerpasta |
Kenmerken: |
Dual-track-apparatuur |
Optische specificatie: |
Gezichtsveld: 400*266mm |
De machinegrootte: |
W1080 X D1390 X H1840 (mm) |
Kracht: |
Elektronisch |

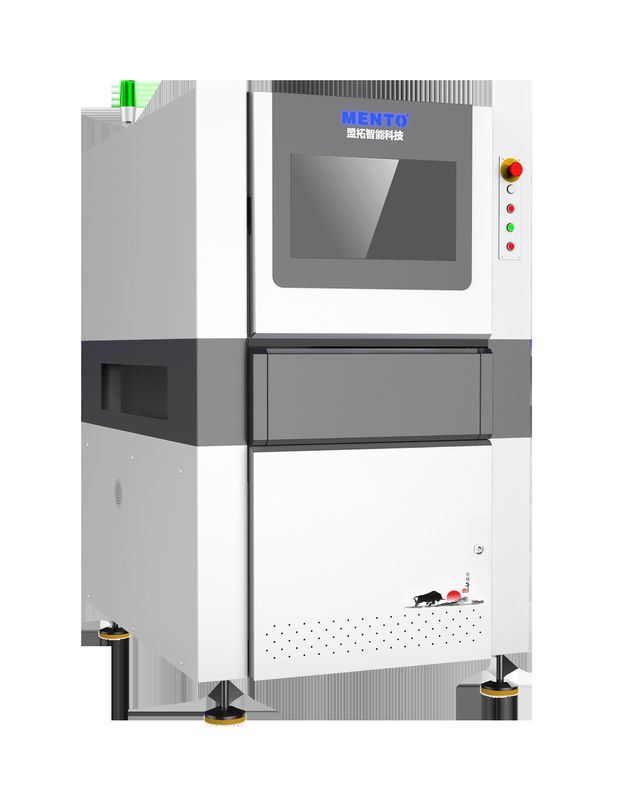

| 2D-geautomatiseerde optische inspectie online | |||
| Model | K2005 | ||
| Beproeving van vermogen | Testpunten | CHIP-componenten, CHIP-componenten, DIP-componenten | |
| Minimumcomponent | CHIP: 01005 Pitch:0.3 mm | ||
| Detectiemethode | Deep Learning, beeldverwerking | ||
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera | |
| Telecentrische lens | 0.345X/0.22X/0.17X | ||
| Resolutie | 10um/15um/20um | ||
| FOV | 24x20mm/36x30mm/48x40mm | ||
| Detectiesnelheid | 3FOV/s | ||
| Software-systeem | Besturingssysteem | Ubuntu 20.04 | |
| Mechanische eigenschappen | PCB-dikte | 0.3~10mm ((Warp≤5mm) | |
| Hoogte van het onderdeel | Boven 30 mm, beneden 84 mm ((speciale hoogte kan worden aangepast) | ||
| Bestuurstoestel | Servomotor+Koppelschroef+Lineaire geleiding | ||
| Bewegingssnelheid | Max.600 mm/s | Max.800 mm/s | |
| Positioneringsnauwkeurigheid | ≤ 8um ((na kalibratie) | ||
| PCB-vervoersgids | PCB-spoorvervoershoogte:900+20 mm ((van de grond tot het PCB-spoorvervoersoppervlak) | ||
| 600 mmx700 mm | |||
| Minimale afstand tussen PCB's: ≤ 90 mm | |||
| Parameters | Verhardingsmethode | AC220V/50Hz/2000W | |
| Detectie-scherm | W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm) | ||
| Precisiteit | 1100 kg | ||
| Genoeg nauwkeurigheid van de hermeetingen | ≥ 0,5 MPa | ||
| Wafer Ring Grootte | Temperatuur:5~40°C, relatieve luchtvochtigheid 25%~80% ((geen vorst) | ||
| Aantal gelijktijdig behandelde wafers | Standaard SMEMA-interface | ||
Productkenmerken - Visie-systemen ((OnlineSingle-track)
Producttestmogelijkheden ((Online Single-Track)
9- Onvoldoende soldering 10. Kortsluiting 12. Offset 13. DIP component ontbreekt 14.
Verplaatsing ontbrekende componenten polariteit omkering niet-natte pin warpage
Normale pin float Onvoldoende soldeerbrugging
Snelle programmering ((OnlineSingle-track)
1. Automatisch invoeren van de database
2. Gehele bordparameter afstemming
3. Een kliklink naar de openbare bibliotheek voor componenten 4.Standardbibliotheek
Offline programmeren ((OnlineSingle-track)
Online en offline (kantoor) non-stop afstemmen van de machineparameters.
Componentc.Allineariteitdetectie ((OnlineSingle-track/1,2m onlineSingle-track)
1. Bereken de rotatiehoek van het onderdeel
2. Bereken het bereik tussen de maximale en minimale verschuiving van het onderdeel
3. Afstand tussen onderdelen
4De afstand tussen het onderdeel en een referentiepunt of een lijn
Collineariteitsdetectie (collineariteit, absolute afstand, collineariteitsbereik, onderdelenverdeling)
Alomvattende MESdaan- IkInterfacingc.Vermogenen krachtig SPC-systeem(Online)Single-track)
1. Realtime statistieken van de tien belangrijkste alarmcomponenten
2. Mogelijk maakt het instellen van een alarm tel om automatisch te stoppen upstream apparatuur.
3. Exporteer de volledige plaat afbeelding van elke PCB in real time voor latere traceerbaarheid
4De in eigen land ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.
Samenvatting Totaal percentage Top 10 gebrektypen Top 10 gebrekcomponenten Top 10 Valse positieve componenten Pareto grafiek van de top 10 gebrektypen
Arbeidsbesparingmodus
Door middel van gegevensoverdracht en andere methoden kan één persoon de AOI-alarmgegevens van meerdere lijnen bekijken, waardoor een arbeidsbesparende modus wordt gerealiseerd.
Solder Paste Printer SPI Chip mount Pre-reflow AOI Reflow oven Post-reflow AOI Collector
Productkenmerken - Apparatuurplatform
Het drie-afdelings spoor is afneembaar en kan worden gewijzigd naargelang de lengte van het product.
1Het integrale gietplatform elimineert de structurele spanningen effectief en legt de basis voor de nauwkeurigheid en stabiliteit van de machine.
2Het uittrekbare elektronische besturingscomponentplatform maakt het onderhoud gebruiksvriendelijker.
3Een professioneel en mooi uiterlijk, meer in lijn met ergonomie en visuele esthetiek.
Productinspectie-mogelijkheden
Verplaatsingsverschuiving kanteling gemeenschappelijke defecte
Ontbrekende onderdeel Socket offset Diode offset Onvoldoende lijm lijm offset
