Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: K2012XL1200
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: W1350xD1000xH1600mm
Levertijd: 20 werkdagen
Levering vermogen: 10 stuks + 20 werkdagen
Operatie: |
Windows 10 64 Bit |
Aflevering: |
ups, dhl, fedex, als uw bestelling |
Dikte van het bord: |
0.6 - 2,5 mm |
Optische bron: |
RGB + W vierkleurige integraal |
Besturingssysteem: |
Windows 10 |
Verzending: |
op tijd verzending |
Stroomvoorziening: |
AC 220V, 50/60Hz |
Productnaam: |
SMT SAKI BF-Planet-X AOI-machine |
PCB-grootte: |
50*50mm~510*460mm |
Camera: |
5MP; kleur |
Functionaliteit: |
Industrieel gebruik |
Operatie: |
Windows 10 64 Bit |
Aflevering: |
ups, dhl, fedex, als uw bestelling |
Dikte van het bord: |
0.6 - 2,5 mm |
Optische bron: |
RGB + W vierkleurige integraal |
Besturingssysteem: |
Windows 10 |
Verzending: |
op tijd verzending |
Stroomvoorziening: |
AC 220V, 50/60Hz |
Productnaam: |
SMT SAKI BF-Planet-X AOI-machine |
PCB-grootte: |
50*50mm~510*460mm |
Camera: |
5MP; kleur |
Functionaliteit: |
Industrieel gebruik |

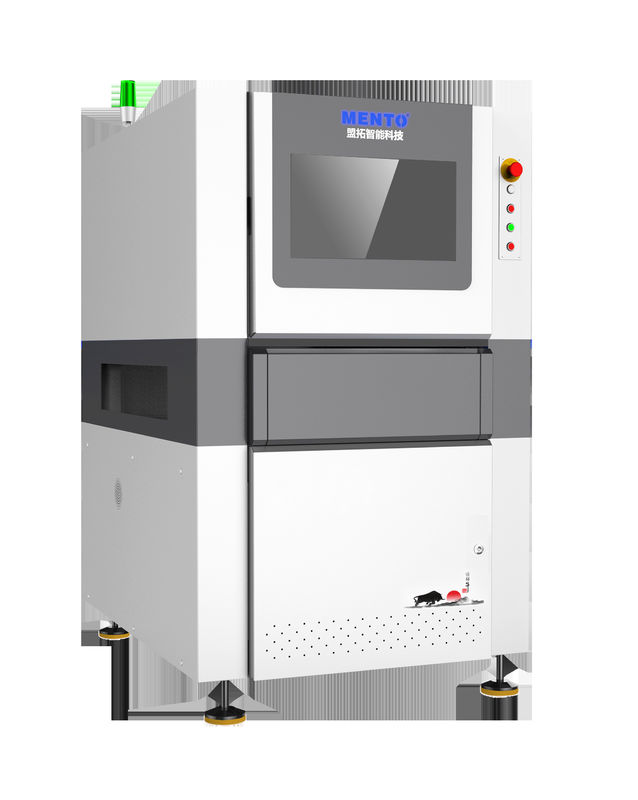

| 2D geautomatiseerde optische inspectie 1,2m online Single-Track | ||
| Model | K2012XL1200 | |
| Beproeving van vermogen | Testpunten | CHIP-componenten, CHIP-componenten, DIP-componenten |
| Minimumcomponent | - Nee, nee, nee.0603 | |
| Detectiemethode | Deep Learning, beeldverwerking | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Telecentrische lens | 0.22X/0.17X/0.14X | |
| Resolutie | 15um/20um/25 um | |
| FOV | 40x30 mm /60x45 mm | |
| Detectiesnelheid | 3FOV/s | |
| Software-systeem | Besturingssysteem | Ubuntu 20.04 |
| Mechanische eigenschappen | PCB-dikte | 0.3~10mm ((Warp≤5mm) |
| Hoogte van het onderdeel | Boven 30 mm, beneden 84 mm ((speciale hoogte kan worden aangepast) | |
| Bestuurstoestel | Servomotor+Koppelschroef+Lineaire geleiding | |
| Bewegingssnelheid | Max.800 mm/s | |
| Positioneringsnauwkeurigheid | ≤ 8um ((na kalibratie) | |
| PCB-vervoersgids | PCB-spoorvervoershoogte:900+20 mm ((van de grond tot het PCB-spoorvervoersoppervlak) | |
| 600 mmx700 mm | ||
| Minimale afstand tussen PCB's: ≤ 90 mm | ||
| Parameters | Verhardingsmethode | AC220V/50Hz/2000W |
| Detectie-scherm | W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm) | |
| Precisiteit | 1100 kg | |
| Genoeg nauwkeurigheid van de hermeetingen | ≥ 0,5 MPa | |
| Wafer Ring Grootte | Temperatuur:5~40°C, relatieve luchtvochtigheid 25%~80% ((geen vorst) | |
| Aantal gelijktijdig behandelde wafers | Standaard SMEMA-interface | |
Producttestmogelijkheden ((Online Single-Track)
8Onvoldoende soldering 9. Kortsluiting 10. Offset 11. DIP-component ontbreekt 12.
Componentc.Allineariteitdetectie ((OnlineSingle-track/1,2m onlineSingle-track)
1. Bereken de rotatiehoek van het onderdeel
2. Bereken het bereik tussen de maximale en minimale verschuiving van het onderdeel
3. Afstand tussen onderdelen
4De afstand tussen het onderdeel en een referentiepunt of een lijn
Collineariteitsdetectie (collineariteit, absolute afstand, collineariteitsbereik, onderdelenverdeling)
Alomvattende MESdaan- IkInterfacingc.Vermogenen krachtig SPC-systeem(Online)Single-track/1,2m onlineSingle-track)
1. Realtime statistieken van de tien belangrijkste alarmcomponenten
2. Mogelijk maakt het instellen van een alarm tel om automatisch te stoppen upstream apparatuur.
3. Exporteer de volledige plaat afbeelding van elke PCB in real time voor latere traceerbaarheid
4De in eigen land ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.
Arbeidsbesparingmodus
Door middel van gegevensoverdracht en andere methoden kan één persoon de AOI-alarmgegevens van meerdere lijnen bekijken, waardoor een arbeidsbesparende modus wordt gerealiseerd.
Productkenmerken - Apparatuurplatform
Het drie-afdelings spoor is afneembaar en kan worden gewijzigd naargelang de lengte van het product.
1Het integrale gietplatform elimineert de structurele spanningen effectief en legt de basis voor de nauwkeurigheid en stabiliteit van de machine.
2Het uittrekbare elektronische besturingscomponentplatform maakt het onderhoud gebruiksvriendelijker.
3Een professioneel en mooi uiterlijk, meer in lijn met ergonomie en visuele esthetiek.
