Huis > Producten > De machine van SMT AOI > 2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

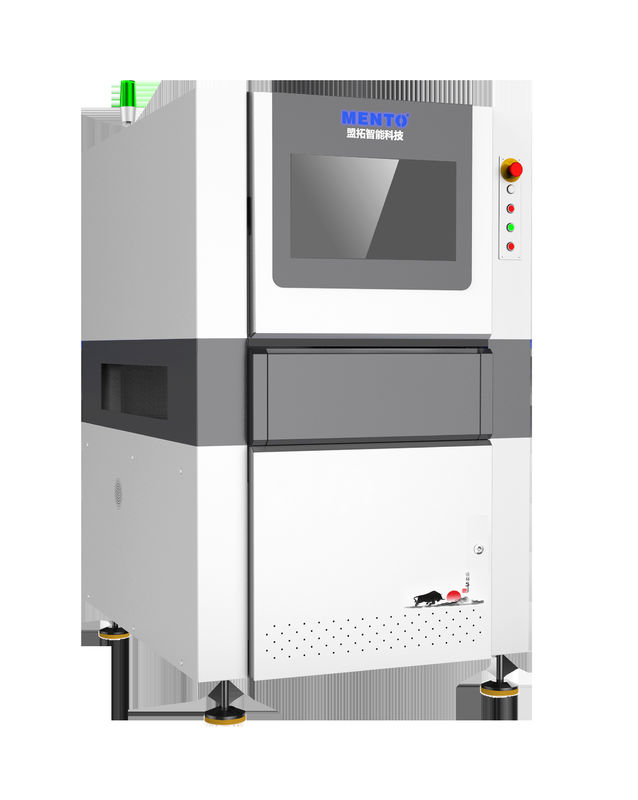

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Name: 2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Onderhandelbaar USD
Availability: InStock

Productdetails

Plaats van herkomst: DongGuan

Merknaam: MENTO

Certificering: FCC.ROHS,CCC

Modelnummer: K2012DT

Betaling & het Verschepen Termijnen

Min. bestelaantal: 3

Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)

Krijg Beste Prijs

Productdetails

Productomschrijving

Productdetails

Markeren:
                                                                                                                                                                                                                                    2D geautomatiseerde SMT AOI machine, PCB Visual SMT AOI-machine, SMT pcb-visuele inspectie-machine


Resolutie:	10 μm	Stroomvoorziening:	110-240V wisselstroom, 50/60Hz
Besturingssysteem:	Windows	Inspectiesnelheid:	Tot 1000 mm2/s
Functie:	Het detecteren van defecten op printplaten	type camera:	CCD met hoge resolutie
Toepassing:	Geautomatiseerde Optische Inspectie	Afmetingen:	1200 mm x 800 mm x 1500 mm

Resolutie:	10 μm
Stroomvoorziening:	110-240V wisselstroom, 50/60Hz
Besturingssysteem:	Windows
Inspectiesnelheid:	Tot 1000 mm2/s
Functie:	Het detecteren van defecten op printplaten
type camera:	CCD met hoge resolutie
Toepassing:	Geautomatiseerde Optische Inspectie
Afmetingen:	1200 mm x 800 mm x 1500 mm

Productomschrijving

2D Geautomatiseerde Optische Inspectie Online dubbel spoor
Model		K2012DT
Testcapaciteit	Testitems	CHIP component body, CHIP component soldeerverbindingen, karakters, DIP soldeerverbindingen
	Minimale component	CHIP:01005 Pitch:0.3mm
	Detectiemethode	Algoritme Parameter Debugging, Machine Learning
Optisch Systeem	Camera	12MP high-speed kleuren industriële camera
	Telecentrische Lens	0.36X/0.23X
	Resolutie	10um/15um
	FOV	40x30mm /60x45mm
	Detectiesnelheid	3FOV/s
Mechanische Eigenschappen	PCB dikte	0.3~10mm(Doorbuiging ≤5mm)
	Component Hoogte	Boven 30mm, onder 84mm(speciale hoogte kan worden aangepast)
	Aandrijfsysteem	Servomotor+Kogelomloopspindel+Lineaire Gids
	Beweegsnelheid	Max.600mm/s
	Positioneringsnauwkeurigheid	≤8um(na kalibratie)
	PCB transportgeleider	PCB rail transport hoogte:900+20mm(vanaf de grond tot het PCB rail transportoppervlak)
		PCB maximale grootte: 600mmxW300mm (dubbel rail, dubbel PCB) 600mmxW580mm (enkel rail, enkel PCB)
		Minimale afstand tussen PCB's: ≤90mm
Parameters	Uithardingsmethode	AC220V/50Hz/2000W
	Detectiescherm	B1000mmxD1380mmxH1600mm(zonder voet 100±20mm)
	Nauwkeurigheid	1100KG
	Her-meetnauwkeurigheid	≥0.5MPa
	Wafer Ring Grootte	Temperatuur:5~40℃, relatieve vochtigheid 25%~80%(geen vorst)
	Aantal wafers tegelijkertijd behandeld	Standaard SMEMA interface

Productkenmerken - Vision Systemen

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Product testmogelijkheden (Online Dubbel Spoor)

1. Verkeerde plaatsing 2. Ontbrekende Component 3. Polarisatie Omkering 4. Slechte Soldeerverbinding 5. Soldeergat 6. Collineaire Afwijking 7. Slechte soldering 8. Pin Doorbuiging

9. Onvoldoende Soldering 10. Kortsluiting 11. Offset 12. DIP Component Ontbrekend 13. DIP pinnen niet uitgeschoven......

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Verkeerde plaatsing Ontbrekende Component Polarisatie Omkering Slechte Soldeerverbinding Pin Doorbuiging

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Component collineaire detectie (Online enkel spoor/1.2m online enkel spoor)

1. Bereken de rotatiehoek van de component

2. Bereken het bereik tussen de maximale en minimale offset van de component

3. Afstand tussen componenten

4. De afstand tussen de component en een referentiepunt of een lijn

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Collineariteitsdetectie (collineariteit, absolute afstand, collineariteitsbereik, rechte afstand)

MES data koppelfunctie en krachtig SPC systeem

1. Real-time statistieken van de top 10 alarmcomponenten

2. Maakt het instellen van een alarmtelling mogelijk om upstream apparatuur automatisch te stoppen.

3. Exporteer het volledige bordbeeld van elke PCB in realtime voor latere traceerbaarheid

4. Inheems ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie

Arbeidsbesparende modus

Via datatransmissie en andere methoden kan één persoon de AOI-alarmgegevens van meerdere lijnen bekijken, waardoor een arbeidsbesparende modus wordt gerealiseerd.

2D geautomatiseerde optische SMT AOI-machine Geavanceerde PCB visuele inspectie
