Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: K2005DT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: 1200 mm*1500 mm*1800 mm
Levertijd: 20 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 10 stuks + 20 werkdagen
Productsoort: |
Automatische optische inspectieapparatuur |
Inspectiemethode: |
Automatisch |
Resolutie: |
tot 5 μm |
Besturingssysteem: |
Windows |
Classificatie van gebreken: |
Geautomatiseerde indeling en sortering |
Optisch systeem: |
Hoogresolutiekamera |
Gegevensbeheer: |
Analyse en opslag van gegevens in realtime |
Software: |
Geavanceerde beeldverwerkingssoftware |
Zichtveld: |
met een breedte van niet meer dan 300 mm |
Productsoort: |
Automatische optische inspectieapparatuur |
Inspectiemethode: |
Automatisch |
Resolutie: |
tot 5 μm |
Besturingssysteem: |
Windows |
Classificatie van gebreken: |
Geautomatiseerde indeling en sortering |
Optisch systeem: |
Hoogresolutiekamera |
Gegevensbeheer: |
Analyse en opslag van gegevens in realtime |
Software: |
Geavanceerde beeldverwerkingssoftware |
Zichtveld: |
met een breedte van niet meer dan 300 mm |

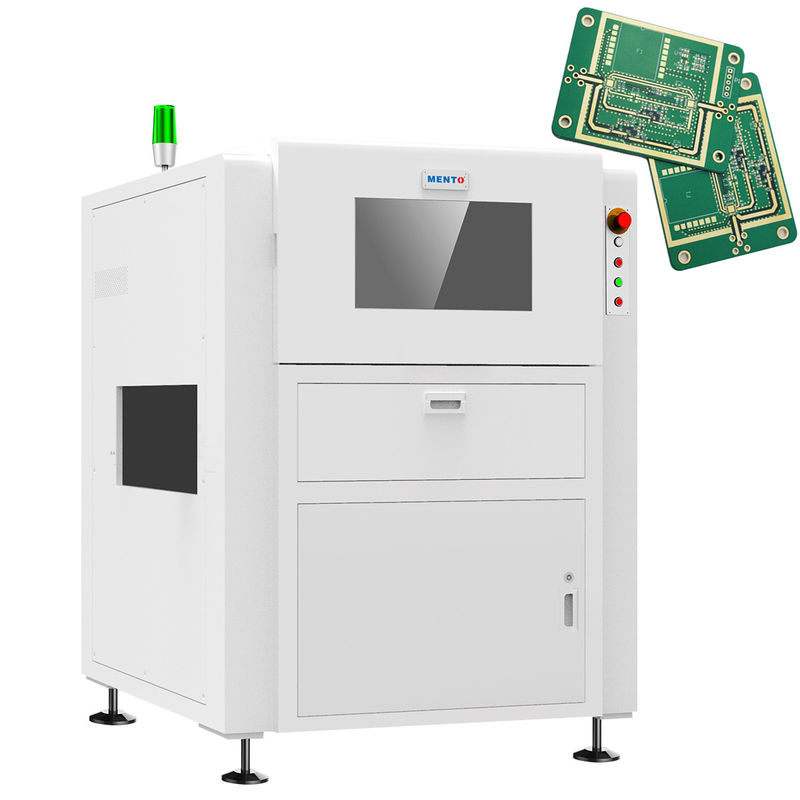

| 2D geautomatiseerde optische inspectie Online dubbel spoor | ||
| Model | K2005DT | |
| Beproeving van vermogen | Testpunten | CHIP-componenten, CHIP-componenten, DIP-componenten |
| Minimumcomponent | CHIP: 01005 Pitch:0.3 mm | |
| Detectiemethode | Algoritmeparameter debugging, machine learning | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Telecentrische lens | 0.345X/0.22X/0.17X | |
| Resolutie | 10um/15um/20um | |
| FOV | 24x20mm/36x30mm/48x40mm | |
| Detectiesnelheid | 3FOV/s | |
| Software-systeem | Besturingssysteem | Windows 10 |
| Mechanische eigenschappen | PCB-dikte | 0.3~10mm ((Warp≤5mm) |
| Hoogte van het onderdeel | Boven 30mm, beneden 84mm ((speciale hoogte kan worden aangepast) | |
| Bestuurstoestel | Servomotor+Koppelschroef+Lineaire geleiding | |
| Bewegingssnelheid | Max.600 mm/s | |
| Positioneringsnauwkeurigheid | ≤ 8um ((na kalibratie) | |
| PCB-vervoersgids | PCB-spoorvervoershoogte:900+20 mm ((van de grond tot het PCB-spoorvervoersoppervlak) | |
|
Maximale PCB-grootte: 600mmxW300mm (dubbele spoor, dubbele PCB) 600 mmxW580 mm (een spoor, één PCB) |
||
| Minimale afstand tussen PCB's: ≤ 90 mm | ||
| Parameters | Verhardingsmethode | AC220V/50Hz/2000W |
| Detectie-scherm | W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm) | |
| Precisiteit | 1100 kg | |
| Genoeg nauwkeurigheid van de hermeetingen | ≥ 0,5 MPa | |
| Wafer Ring Grootte | Temperatuur:5~40°C, relatieve luchtvochtigheid 25%~80% ((geen vorst) | |
| Aantal gelijktijdig behandelde wafers | Standaard SMEMA-interface | |
Producttestmogelijkheden ((Online Dual-Track)
1. Verplaatsing 2. Ontbrekende component 3. Polariteitsomkering 4. Niet-natmaken 5. Soldeergat 6. Collineaire anomalie 7. Slechte soldering 8. Pin warpage
9. Onvoldoende soldering 10. Kortsluiting 11. Offset 12. DIP-component ontbreekt 13.
MES-gegevensdockingfunctie en krachtig SPC-systeem
1. Realtime statistieken van de tien belangrijkste alarmcomponenten
2. Mogelijk maakt het instellen van een alarm tel om automatisch te stoppen upstream apparatuur.
3. Exporteer de volledige plaat afbeelding van elke PCB in real time voor latere traceerbaarheid
4De in eigen land ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.
Arbeidsbesparende modus
Door middel van gegevensoverdracht en andere methoden kan één persoon de AOI-alarmgegevens van meerdere lijnen bekijken, waardoor een mensbesparende modus wordt gerealiseerd.
