Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: K2012DT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: W1140mmxD1400mmxH1600mm
Levertijd: 20 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 10 stuks + 20 werkdagen
Besturingssysteem: |
Windows |
Milieu: |
10-40°C |
Luchtbron: |
0.4-0.6Mpa |
PCB-dikte: |
0.5-6 mm |
Optische bron: |
RGB + W vierkleurige integraal |
Artikel 1: |
SMT AOI-PCB-machine, AOI-systemen |
Verzending: |
op tijd verzending |
Toepassing: |
Optische inspectie van soldeerpasta-SPI |
Functionaliteit: |
Industrieel gebruik - SMT-assemblagelijn |
Precisie: |
Hoge precisie |
Besturingssysteem: |
Windows |
Milieu: |
10-40°C |
Luchtbron: |
0.4-0.6Mpa |
PCB-dikte: |
0.5-6 mm |
Optische bron: |
RGB + W vierkleurige integraal |
Artikel 1: |
SMT AOI-PCB-machine, AOI-systemen |
Verzending: |
op tijd verzending |
Toepassing: |
Optische inspectie van soldeerpasta-SPI |
Functionaliteit: |
Industrieel gebruik - SMT-assemblagelijn |
Precisie: |
Hoge precisie |

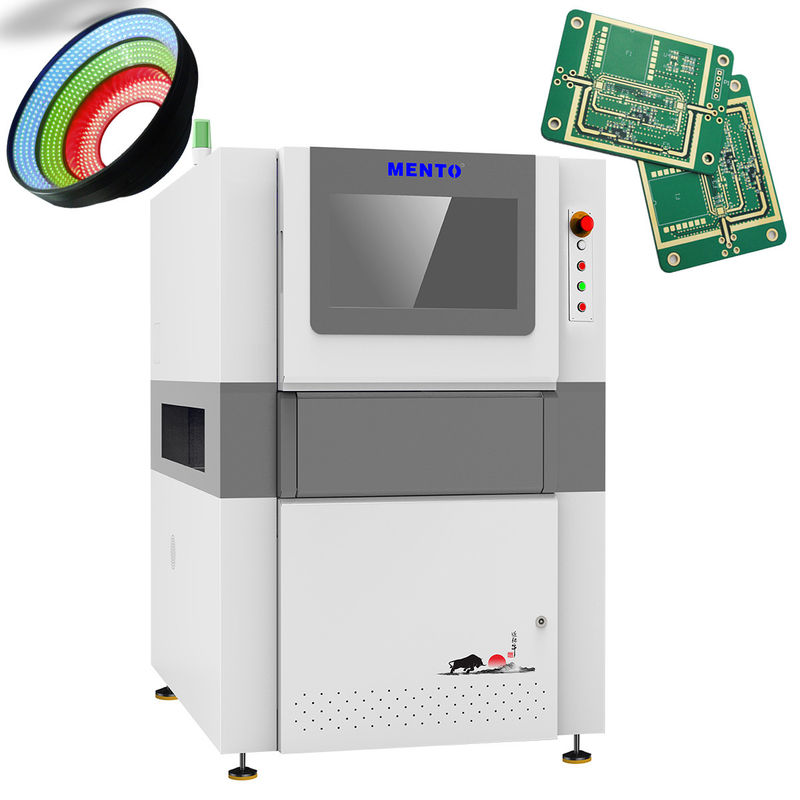

K20-serie naar beneden Geautomatiseerde optische inspectie
| Model van het apparaat | K2012DT | |
| Detectiecapaciteit | Identificatiepunten | CHIP-componenten, CHIP-componenten, DIP-componenten |
| Kleinste onderdeel | CHIP: 0201 Pitch:0.3 mm | |
| Detectiemethode | Algoritmeparameter debugging, machine learning | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Telecentrische lens | 0.23X | |
| Resolutie | 15um | |
| FOV | 60x45 mm | |
| Detectiesnelheid | 3FOV/s | |
| Software-systeem | Besturingssysteem | Windows 10 |
| Mechanische eigenschappen | PCB-dikte | 0.3~10mm ((warpage≤5mm) |
| Hoogte van het onderdeel | 180 mm boven, 30 mm onder (speciale hoogte kan worden aangepast) | |
| Voertuigen | Servomotor + kogelschroef + lineaire glijbaan | |
| Bewegingssnelheid | Max.600 mm/s | |
| Positioneringsnauwkeurigheid | ≤ 8um ((na kalibratie) | |
| PCB-vervoer per spoor | PCB-spoorvervoershoogte: 900±20 mm (van de grond tot het PCB-geleidingsspoorvervoersoppervlak) | |
| Maximale afmeting van de PCB: 510 mmx460 mm | ||
| Minimale PCB-afstand: ≤ 90 mm | ||
| Parameters | Energiebron | AC220V/50Hz/2000W |
| Algemene grootte | W1140mmxD1400mmxH1600mm (exclusief voet 100±20mm) | |
| Gewicht | ≈ 700 kg | |
| Luchtdruk | ≥ 0,5 MPa | |
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Ontwerp van wetenschappelijk platform
Ontwerp van bewegende spoorlijnen van slijpkwaliteit
de herhalingsnauwkeurigheid en de positioneringsnauwkeurigheid is hoog en het geluid laag.
Ontwerp van een hoogprecisie-bewegingsbesturingssysteem
Vermijd gegevensverlies van het bewegingssysteem, zorg voor hoge snelheid en stabiele werking en verbeter de snelheid van bewegingsacceleratie en vertraging effectief.
Productkenmerken - Visie-systemen
Industriële camera
Een hogesnelheid multi-frame industriële digitale camera.
Regelaar voor een lichtbron met een constante stroom
De volledige digitale regelaar voor een constante stroom in gesloten lus zorgt voor de stabiliteit en uniformiteit van de lichtbronhelderheid.
Telecentrisch optisch systeem
Grote scherptediepte, lage vervorming, volledige pixels, vaste resolutie.
Vermogen tot productinspectie
1. Verkeerd onderdeel 2. Ontbrekend onderdeel 3. Terug 4. Virtueel lassen 5. Tin gat 6. Collineariteit 7. Valse lassen 8. Pedicel 9. Minder tin
10. Continu tin 11. DIP soldeerverbinding minder tin 12. Positie verschuiving 13. DIP lekkage plug-in 14.
MES-gegevensdockingfunctie en krachtig SPC-systeem
1. Realtime statistieken van de tien belangrijkste alarmcomponenten
2. Mogelijk maakt het instellen van een alarm tel om automatisch te stoppen upstream apparatuur.
3. Exporteer de volledige plaat afbeelding van elke PCB in real time voor latere traceerbaarheid
4De in eigen land ontwikkelde MES-interface ondersteunt standaard en aangepaste formaten.
