Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: on line, L/C, T/T
Levering vermogen: 1000/maand
Inspectiegebied: |
Tot 610 mm x 460 mm |
Resolutie: |
5um |
Programmeren: |
Gemakkelijk te gebruiken sleep en laat vallen |
Typ van verlichting: |
LED's |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Inspectiesnelheid: |
Tot 1000 mm/s |
type camera: |
CCD met hoge resolutie |
Inspectiegebied: |
Tot 610 mm x 460 mm |
Resolutie: |
5um |
Programmeren: |
Gemakkelijk te gebruiken sleep en laat vallen |
Typ van verlichting: |
LED's |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Inspectiesnelheid: |
Tot 1000 mm/s |
type camera: |
CCD met hoge resolutie |
| 3DInspectie van soldeerpasta | ||
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Onze machine draait op het Windows-besturingssysteem, waardoor het een veelzijdige optie is voor elke werkruimte.U kunt er zeker van zijn dat onze technologie up-to-date is en gemakkelijk kan worden geïntegreerd in uw bestaande productielijn.
Met een indrukwekkende inspectiesnelheid tot 1000 mm/s is onze machine een van de snelste op de markt..
Het lichttype van onze machine is LED, dat bekend staat om zijn lange levensduur, laag energieverbruik en hoge helderheid.Dit soort verlichting zorgt ervoor dat uw inspecties nauwkeurig en consistent zijn, ongeacht de omgeving waarin u werkt.
Onze software is ontworpen met een intuïtieve GUI, dus je hoeft geen computer expert te zijn om de machine te bedienen.De gebruiksvriendelijke interface stelt u in staat om gemakkelijk te navigeren door het inspectieproces, waardoor de opleiding van nieuwe personeelsleden eenvoudiger wordt gemaakt.
Met zijn geavanceerde technologie en gebruiksvriendelijk ontwerp is onze 3D Automated Optical Inspection Machine de perfecte keuze voor degenen die hun optische inspectiemethoden willen verbeteren.Deze machine is een investering die zal betalen in verhoogde productiviteit en nauwkeurigheid.

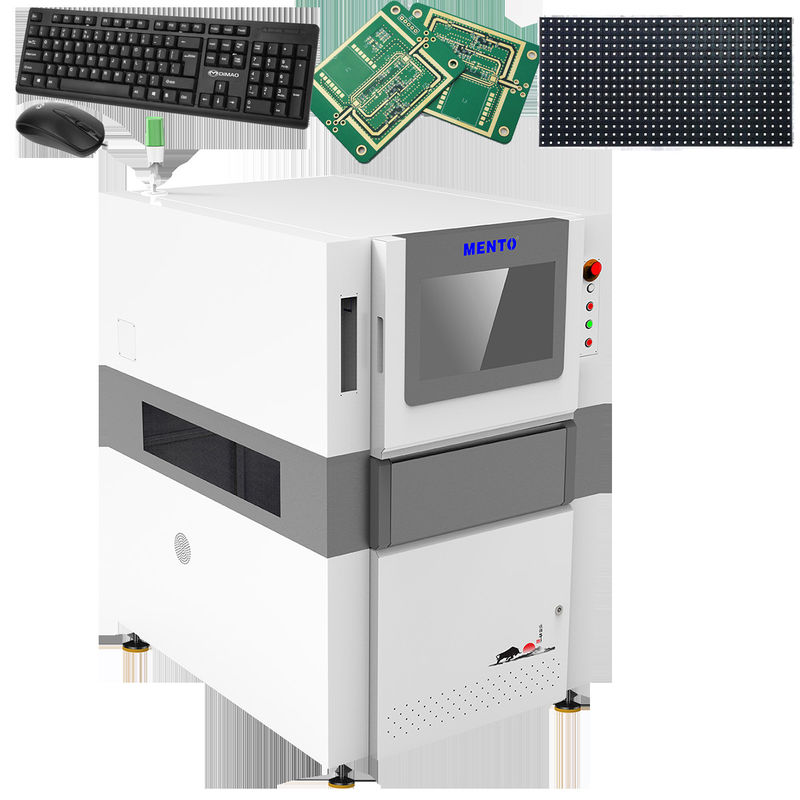

Deze SMT-inspectieapparatuur, 3D geautomatiseerde optische inspectiemachine, is ontworpen om inspecties eenvoudig en efficiënt te maken.
| Technische parameter | Waarde |
|---|---|
| Inspectiegebied | Tot 610 mm x 460 mm |
| Typ van verlichting | LED's |
| Inspectiesnelheid | Tot 1000 mm/s |
| Software | Intuïtieve GUI |
| Type inspectie | 2D en 3D |
| Besturingssysteem | Windows |
| Programmeren | Gemakkelijk te gebruiken sleep en laat vallen |
| Resolutie | 5 mm |
| Stroomvoorziening | AC 100-240V, 50/60Hz |
| Connectiviteit | Ethernet, USB |
De geautomatiseerde optische inspectiemachine is uitgerust met geavanceerde functies die het geschikt maken voor een breed scala aan producttoepassingen.Dit product is ideaal voor PCB-fabrikanten die een snel en efficiënt inspectieproces nodig hebben om de kwaliteit van hun producten te garanderenDe inspectiesnelheid van de machine is tot 1000 mm/s, waardoor deze een perfecte keuze is voor fabrikanten met een hoge productie.
De Mento Automated Optical Inspection Machine kan PCB's inspecteren met een inspectieoppervlak van maximaal 610 mm x 460 mm, wat een aanzienlijk voordeel is ten opzichte van andere inspectieapparaten die op de markt beschikbaar zijn..Het inspectietype van de machine is 2D en 3D, waardoor het mogelijk is om zelfs de meest complexe PCB's met gemak te inspecteren.die een uitstekende verlichting biedt en voor nauwkeurige inspectieresultaten zorgt.
Het besturingssysteem van de geautomatiseerde optische inspectiemachine is Windows, een gebruiksvriendelijk besturingssysteem dat eenvoudig te bedienen is.Het product is verkrijgbaar tegen een onderhandelbare prijs, en de minimale orderhoeveelheid is slechts 1, waardoor het een toegankelijk product is voor zowel kleine als grote fabrikanten.
De Mento Automated Optical Inspection Machine heeft een leveringscapaciteit van 1000 stuks per maand, waardoor de fabrikanten zoveel stuks kunnen bestellen als zij nodig hebben.De levertijd van het product is slechts 1 week.De betalingsvoorwaarden voor het product zijn online, waardoor het voor klanten gemakkelijk is om het product online te bestellen en te betalen.
Tot slot is de Mento Automated Optical Inspection Machine een uitstekend product voor PCB-fabrikanten die een snel, efficiënt en nauwkeurig inspectieproces nodig hebben.Het product is geschikt voor een breed scala aan toepassingsmogelijkheden en -scenario'sAls u een pcb-inspectiemachine nodig heeft, is de Mento Automated Optical Inspection Machine een uitstekende keuze.
Het product Automated Optical Inspection Machine wordt geleverd met uitgebreide technische ondersteuning en diensten om optimale prestaties en productiviteit te garanderen.Ons team van ervaren technici en ingenieurs zijn beschikbaar om hulp te bieden met de installatieWe bieden ondersteuning op afstand, ondersteuning ter plaatse en aangepaste servicepakketten om aan de specifieke behoeften van onze klanten te voldoen.
Tot onze technische ondersteuningsdiensten behoren:
Ons doel is ervoor te zorgen dat onze klanten het hoogste niveau van ondersteuning en service ontvangen om de prestaties en efficiëntie van hun geautomatiseerde optische inspectie machine te maximaliseren.
Verpakking:
Verzending:
V: Wat is de merknaam van deze geautomatiseerde optische inspectiemachine?
A: De merknaam van deze machine is Mento.
V: Waar wordt deze geautomatiseerde optische inspectiemachine geproduceerd?
A: Deze machine is gemaakt in China, Dongguan.
V: Is deze geautomatiseerde optische inspectiemachine gecertificeerd?
A: Ja, deze machine is gecertificeerd volgens ISO9001/ISO14001.
V: Wat is de minimale bestelhoeveelheid voor deze geautomatiseerde optische inspectiemachine?
A: De minimale bestelhoeveelheid voor deze machine is 1.
V: Wat is de levertijd voor deze geautomatiseerde optische inspectiemachine?
A: De levertijd voor deze machine is 3 weken.
V: Wat zijn de betalingsvoorwaarden voor deze geautomatiseerde optische inspectiemachine?
A: De betalingsvoorwaarden voor deze machine zijn online.
V: Wat is de leveringscapaciteit van deze geautomatiseerde optische inspectiemachine?
A: De capaciteit van deze machine is 1000/maand.
V: Is de prijs voor deze geautomatiseerde optische inspectie-machine onderhandelbaar?
A: Ja, de prijs van deze machine is onderhandelbaar.
