Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: on line, L/C, T/T
Levering vermogen: 1000/maand
Model: |
XYZ-1000 |
Lichtbron: |
LED's |
Inspectiemethode: |
3D-inspectie |
PCB-grootte: |
Max. 500 mm x 500 mm |
PCB-dikte: |
0,2 mm - 6 mm |
Precieze inspectie: |
±5μm |
Besturingssysteem: |
Windows 10 |
Model: |
XYZ-1000 |
Lichtbron: |
LED's |
Inspectiemethode: |
3D-inspectie |
PCB-grootte: |
Max. 500 mm x 500 mm |
PCB-dikte: |
0,2 mm - 6 mm |
Precieze inspectie: |
±5μm |
Besturingssysteem: |
Windows 10 |

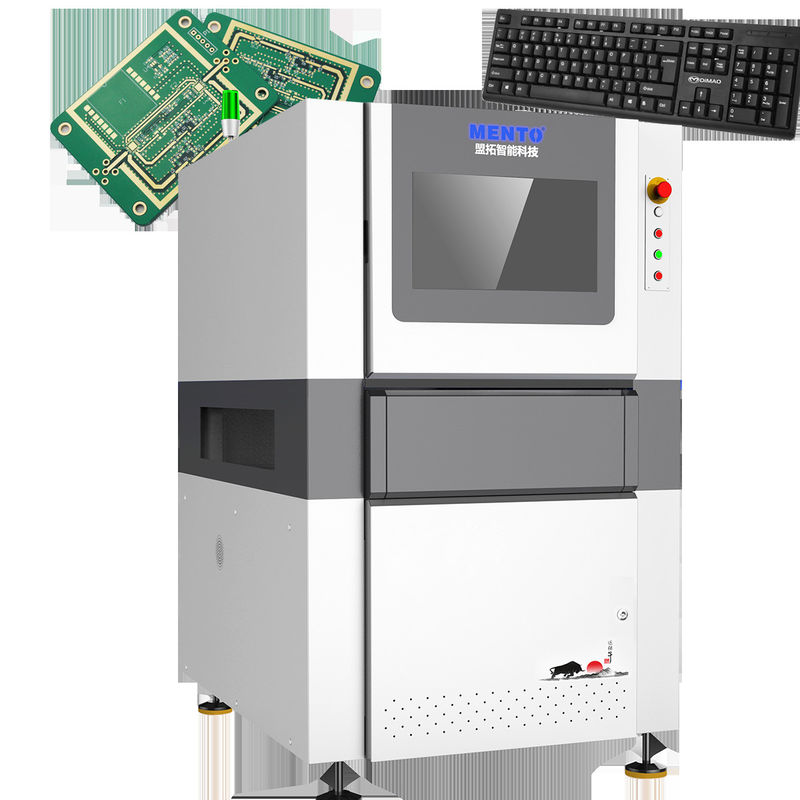

De AOI-PCB-machine draait op het besturingssysteem Windows 10 en biedt een gebruiksvriendelijke en vertrouwde interface die gemakkelijk te navigeren en te bedienen is.Het heeft ook een Ethernet-interface voor gemakkelijke verbinding en communicatie, waardoor naadloze integratie in elke productieomgeving of werkstroom mogelijk is.
De AOI-PCB-machine wordt aangedreven door een AC 220V, 50Hz voedingsbron, die een stabiele en consistente prestatie garandeert.waardoor het perfect past bij elke productiefaciliteit of laboratorium.
Met zijn hoge resolutie mogelijkheden kan de AOI PCB Machine zelfs de kleinste defecten en fouten in het PCB detecteren, met een resolutie van 10 μm. Dit zorgt ervoor dat de producten van de hoogste kwaliteit zijn,en eventuele problemen snel kunnen worden geïdentificeerd en opgelost.
| 3D-inspectie van soldeerpasta | ||
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
| Model | XYZ-1000 |
| Inspectiesnelheid | 1000 mm/s |
| PCB-dikte | 0.2 mm - 6 mm |
| Inspectiemethode | 3D-inspectie |
| Pcb-grootte | Max. 500 mm x 500 mm |
| Besturingssysteem | Windows 10 |
| Interface | Ethernet |
| Precieze inspectie | ± 5 μm |
| Lichtbron | LED's |
De AOI-machine is een essentieel hulpmiddel voor de PCB-industrie.Het is een geautomatiseerd optisch inspectiesysteem dat de defecten van printplaten controleert en ervoor zorgt dat deze voldoen aan de industriële normenDe machine is voorzien van een 3D-inspectiemethode die een nauwkeurige en nauwkeurige detectie van afwijkingen in het PCB mogelijk maakt.die ervoor zorgt dat de PCB's van de hoogste kwaliteit zijn.
De Mento AOI PCB Machine is geschikt voor verschillende toepassingen en scenario's.en onderzoeks- en ontwikkelingsinstellingenDe machine kan PCB's met een dikte van 0,2 mm tot 6 mm verwerken, waardoor deze veelzijdig is en geschikt is voor verschillende soorten PCB's.
Het model XYZ-1000 van de Mento AOI-PCB-machine heeft een Ethernet-interface, die een gemakkelijke verbinding en integratie met andere systemen mogelijk maakt.Deze functie maakt het gemakkelijk om de AOI-machine in bestaande productielijnen en werkstromen op te nemen.
Tot slot is de Mento AOI-PCB-machine een betrouwbaar en efficiënt PCB-inspectiesysteem dat geschikt is voor verschillende toepassingen en scenario's.veelzijdige behandeling van PCB-dikte, en Ethernet-interface maken het een waardevolle aanwinst voor PCB-fabrikanten, fabrikanten van elektronische producten en onderzoeks- en ontwikkelingsinstellingen.
Onze AOI PCB-machine wordt geleverd met uitgebreide technische ondersteuning en diensten, waaronder:
Wij zijn vastbesloten onze klanten het hoogste niveau van ondersteuning te bieden en ervoor te zorgen dat hun AOI-PCB-machine optimaal functioneert.
Verpakking:
Verzending:
V: Wat is de merknaam van de AOI-PCB-machine?
A: De merknaam van de AOI PCB-machine is Mento.
V: Waar wordt de AOI-PCB-machine geproduceerd?
A: De AOI-PCB-machine wordt in China, Dongguan, vervaardigd.
V: Welke certificeringen heeft de AOI-PCB-machine?
A: De AOI PCB-machine is gecertificeerd volgens ISO9001/ISO14001.
V: Wat is de minimale orderhoeveelheid voor de AOI-PCB-machine?
A: De minimale bestelhoeveelheid voor de AOI-PCB-machine is 1.
V: Wat is de levertijd voor de AOI-PCB-machine?
A: De levertijd voor de AOI-PCB-machine is 3 weken.
V: Wat zijn de betalingsvoorwaarden voor de AOI-PCB-machine?
A: De betalingsvoorwaarden voor de AOI-PCB-machine zijn online.
V: Wat is de leveringscapaciteit van de AOI-PCB-machine?
A: De leveringscapaciteit van de AOI-PCB-machine is 1000 per maand.
V: Is de prijs van de AOI-PCB-machine onderhandelbaar?
A: Ja, de prijs van de AOI PCB-machine is onderhandelbaar.
