Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: on line, L/C, T/T
Levering vermogen: 1000/maand
Defectdetectie: |
Afwijkingen van soldeergewricht, onderdeel en PCB's |
Inspectiesnelheid: |
Tot 60 cm2/s |
Resolutie: |
10μm |
type camera: |
CCD met hoge resolutie |
Besturingssysteem: |
Windows |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Inspectiegebied: |
Tot 610 mm x 460 mm |
Defectdetectie: |
Afwijkingen van soldeergewricht, onderdeel en PCB's |
Inspectiesnelheid: |
Tot 60 cm2/s |
Resolutie: |
10μm |
type camera: |
CCD met hoge resolutie |
Besturingssysteem: |
Windows |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Inspectiegebied: |
Tot 610 mm x 460 mm |

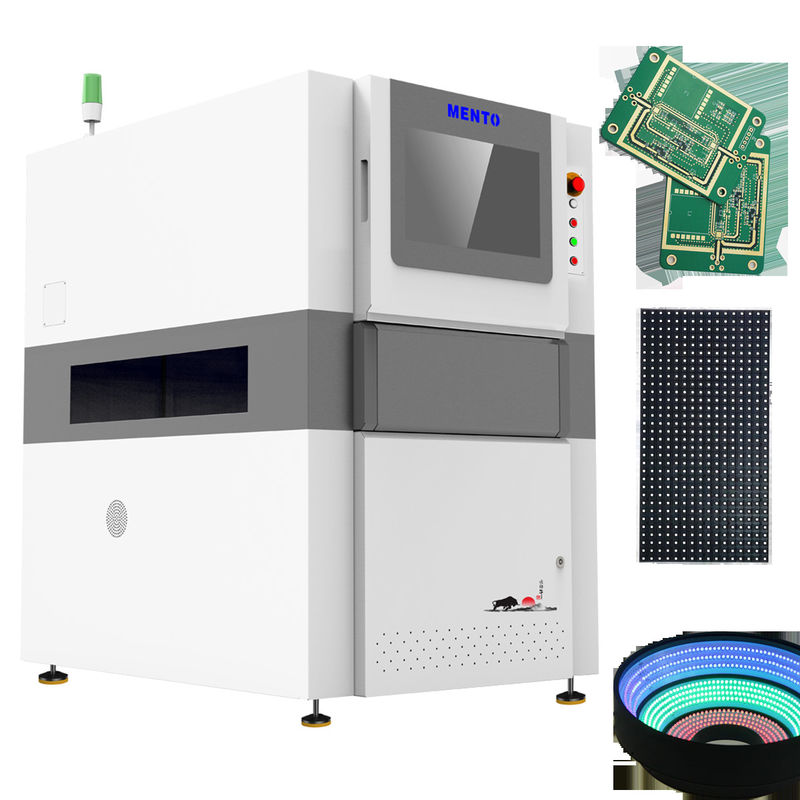

De AOI-tester beschikt over twee inspectiemodi, 2D en 3D, waardoor hij zeer nauwkeurige inspecties kan uitvoeren.Terwijl de 3D-modus ze inspecteert vanuit meerdere hoekenBeide modi kunnen een verscheidenheid aan gebreken detecteren, zoals ontbrekende onderdelen, verkeerde onderdelen, onjuiste polariteit en soldeerfouten, om er maar een paar te noemen.
De inspectiesnelheid van de AOI-tester is tot 60 cm2/s. Dit betekent dat hij inspecties snel en efficiënt kan uitvoeren, waardoor een snellere productiesnelheid mogelijk is.Het inspectiegebied van de AOI-tester is maximaal 610 mm x 460 mmDit betekent ook dat het meerdere componenten tegelijk kan inspecteren, waardoor de efficiëntie verder toeneemt.
De AOI Tester draait op een stroomtoevoer van AC 100-240V, 50/60Hz. Dit maakt het mogelijk om het op verschillende locaties en landen te gebruiken.De AOI-tester werkt op het Windows-besturingssysteem, waardoor de integratie in bestaande productielijnen gemakkelijk is.
Over het algemeen is de AOI-tester een essentieel onderdeel van de AOI-apparatuur voor elk bedrijf dat elektronica produceert.ervoor te zorgen dat de geproduceerde producten van hoge kwaliteit en vrij van gebreken zijnDe twee inspectiemodi, 2D en 3D, bieden een uitgebreide inspectie van elektronische componenten en PCB's.De snelle inspectiesnelheid en het grote inspectiegebied maken het een efficiënt gereedschap in de productielijnDe compatibiliteit met het Windows-besturingssysteem en de gebruiksvriendelijke interface maken het gemakkelijk te integreren in bestaande productielijnen.
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
| Productsoort | Automatisch optisch inspectiesysteem |
| Besturingssysteem | Windows |
| Resolutie | 10 μm |
| Verlichtingssysteem | LED's |
| Inspectiemodi | 2D en 3D |
| Inspectiesnelheid | Tot 60 cm2/s |
| Software | Intuïtieve gebruikersinterface |
| Defectopsporing | Afwijkingen van soldeergewricht, onderdeel en PCB's |
| Stroomvoorziening | AC 100-240V, 50/60Hz |
| Toepassing | PCB-inspectie |
De Mento AOI-tester heeft afmetingen van 1200 mm X 1000 mm X 1500 mm, waardoor het een compacte en ruimtebesparende oplossing is voor fabrieken of productie-eenheden.Het product wordt geleverd met intuïtieve gebruikersinterface softwareHet besturingssysteem voor dit product is Windows, dat veel gebruikers bekend en vaak gebruiken.
De Mento AOI Tester is geschikt voor een breed scala aan producttoepassingen en -scenario's. Het is ideaal voor het inspecteren van soldeerverbindingen, componenten en PCB-defecten.Dit product is perfect voor gebruik in productie-eenheden die een snelle en efficiënte inspectie van PCB's vereisenDe AOI-inspectie-PCB-functie zorgt ervoor dat het product nauwkeurig wordt geïnspecteerd en gebreken worden gedetecteerd.
Dit product is perfect voor gebruik in de elektronica-industrie, waar de kwaliteit van PCB's van cruciaal belang is.De Mento AOI Tester is ook geschikt voor gebruik in de medische industrie, waarbij PCB's worden gebruikt in medische hulpmiddelen.
Tot slot is Mento AOI Tester een uitstekende investering voor productie-eenheden die een kwalitatief hoogstaande en efficiënte inspectie van PCB's vereisen.Dit product is geschikt voor een breed scala van industrieën en is gemakkelijk te gebruiken, waardoor het een ideale oplossing is voor fabrieken of productie-eenheden.
De AOI-tester is een hightechproduct dat technische ondersteuning en diensten vereist om een optimale prestatie te garanderen.Ons team van ervaren technici is beschikbaar voor hulp bij het oplossen van problemen, reparaties en onderhoud.
We bieden ook trainings- en installatiediensten om onze klanten te helpen het meeste uit hun AOI Tester te halen.en online chat om eventuele vragen of vragen te beantwoorden.
Bovendien bieden we software-updates en -upgrades om ervoor te zorgen dat uw AOI-tester altijd up-to-date is met de nieuwste functies en prestatieverbeteringen.
Ons doel is om onze klanten uitzonderlijke service en ondersteuning te bieden om ervoor te zorgen dat hun AOI-tester optimaal functioneert en betrouwbare resultaten levert.
Verpakking:
Verzending:
V: Wat is de merknaam van dit AOI Tester-product?
A: De merknaam van dit AOI Tester-product is Mento.
V: Waar wordt dit AOI Tester product gemaakt?
A: Dit AOI Tester product is gemaakt in China, Dongguan.
V: Heeft dit AOI-testerproduct een certificering?
A: Ja, dit AOI Tester product heeft ISO9001 en ISO14001 certificeringen.
V: Wat is de minimale orderhoeveelheid voor dit AOI Tester product?
A: De minimale bestelhoeveelheid voor dit AOI-testerproduct is 1.
V: Wat is de prijs van dit AOI Tester product?
A: De prijs van dit AOI Tester product is onderhandelbaar.
V: Wat is de levertijd voor dit AOI Tester product?
A: De levertijd voor dit AOI-testerproduct is 3 weken.
V: Wat zijn de betalingsvoorwaarden voor dit AOI Tester-product?
A: De betalingsvoorwaarden voor dit AOI Tester-product zijn online.
V: Wat is de leveringscapaciteit van dit AOI-testerproduct?
A: De leveringscapaciteit van dit AOI Tester-product is 1000/maand.
