1. Hoge kosteneffectiviteit
2. Standaard 5 miljoen wereldwijde belichting industriële kleurencamera
3. Het eerste bedrijf in China dat telecentrische lenzen met grote diameter gebruikt (kan gericht zijn op producten)
4. Onafhankelijk ontwikkeld optisch systeem (consistentie van lichtbron)
5. Hoge stabiliteit geïntegreerd gietplatform
Productomschrijving:

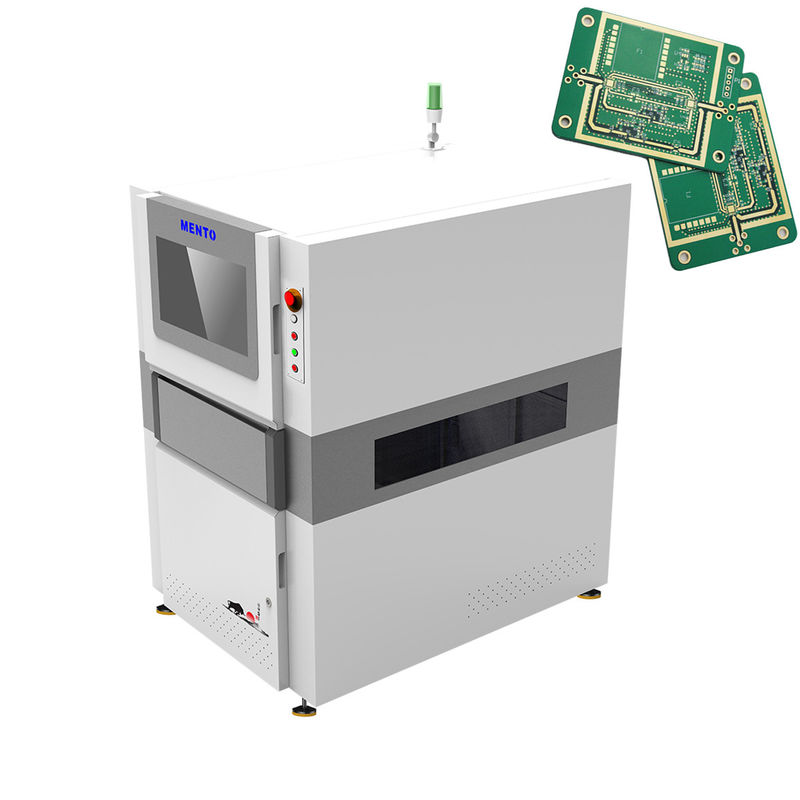

De 3D AOI-machine is een essentieel hulpmiddel voor elke productiefaciliteit. Met zijn geavanceerde inspectiemogelijkheden kan het fabrikanten helpen de kwaliteit van hun producten te verbeteren en productiekosten te verlagen. Deze machine is ontworpen om op hoge snelheden te werken, waardoor het een uitstekende keuze is voor productielijnen met een hoog volume.
De 3D AOI-machine is een betrouwbaar en robuust systeem dat is gebouwd om lang mee te gaan. De duurzame constructie zorgt ervoor dat het de ontberingen van een productieomgeving kan weerstaan. Met zijn hoogwaardige prestaties is deze machine de perfecte oplossing voor elke productiefaciliteit die de kwaliteit van zijn producten moet waarborgen.
| Apparaatmodel | K3212 |
| Detectiecapaciteit | Gedetecteerde items | Missende print, overmatige soldeer, onvoldoende soldeer, soldeeroverbrugging, soldeerpasta-staart, vormafwijking, offset |
| Scanmethode | Stop&Go |
| Optisch systeem | Camera | 12MP snelle kleurencamera voor industriële toepassingen |
| Lichtbron | Dubbele DLP-lichtbron (rasterfasverschuivingstechnologie) en rood, groen en blauw (RGB) lichtbron |
| Resolutie | 10μm & 15um (optioneel) |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1μm (met standaard kalibratieblok) |
| Volumerepeatability | <1% (standaard verificatieblok, 3Sigma) |
| Maximale plaatbuigingscompensatiewaarde | ±3mm |
| Detectiecapaciteit GRR | <10% bij 6o (+50% tolerantie, 5μm resolutie) |
| Maximale detectiehoogte | 500μm |
| Oplossing voor schaduwprobleem | Fasverschuivingstechnologie & bidirectioneel 3D gestructureerd licht systeem |
| Methode voor real-time compensatie van plaatbuiging | Plaatbuigingscompensatie (Z-Tracking+Pad Referencing) |
| Testscherm | Kleur (3D en 2D beelden samen weergegeven) |
| Aandrijvingsapparatuur | Servomotor+Schroefgeleider |
| Beweegsnelheid | 800 mm/s |
| Minimale meetbare productgrootte | 50 mm x 50 mm |
| Maximale meetbare productgrootte | 400 mm x 500 mm |
| PCB-dikte | 0,5~6 mm |
| Aanpassing van spoorbreedte | Automatische breedteaanpassing, handmatige breedteaanpassing |
| Printplaattransport/bevestiging | Bandtransporteur/pneumatische klembevestiging |
| Transportrichting | Van links naar rechts, van rechts naar links |
| Baanhoogte | 900±20 mm |
| Computerconfiguratie | Hoofdunit | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22" LED |
| Besturingssysteem | Ubuntu |
| Parameters | Totale afmetingen | B1350xD1000xH1600mm (exclusief alarmlicht) |
| Gewicht | 1100 KG |
| Voeding | AC220V/50~60Hz/2000W |
| Luchtdruk | 0,5 Mpa |
| Ondersteunde invoerformaten software | Ondersteunt Gerber-formaat (274X), ODB++ |
| Statistische beheerhulpmiddelen | Histogram, X-bar&R -grafiek, X-bar&S -grafiek, C p&C pk, %Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse rapporten, real-time SPC& Meerdere weergaven |
| Omgevingsvereisten | Temperatuur: 5~40°C, relatieve vochtigheid: 25%~80% (geen vorst) |
| Communicatie met upstream en downstream apparatuur | Standaard SMEMA-interface |
Kenmerken:
- Productnaam: 3D AOI-machine
- Software: Intuïtieve gebruikersinterface
- Inspectiesnelheid: Tot 80 cm²/s
- PCB-dikte: 0,5 - 5 mm
- Afmetingen: L 1300 X B 1300 X H 1500 mm
- Inspectiemethode: 3D-inspectie
Technische parameters:
| Inspectietypes | Soldeerverbinding, Component, Defect |
| Verlichting | RGB LED |
| PCB-dikte | 0,5 - 5 mm |
| Cameratype | 3D digitale camera |
| Inspectiemethode | 3D-inspectie |
| Gewicht | 800 kg |
| Inspectiegebied | Tot 510 x 510 mm |
| Uitlijningsmethode | Automatische uitlijning |
| Resolutie | 10 μm |
| Software | Intuïtieve gebruikersinterface |
Toepassingen:
Met zijn geavanceerde technologie en functies is de Mento-01 een ideale oplossing voor AOI PCB-inspectie, wat essentieel is voor het waarborgen van de kwaliteit van elektronische componenten en de betrouwbaarheid van elektronische producten. Deze machine kan de soldeerverbinding, component en defecten van PCB's met hoge nauwkeurigheid en efficiëntie inspecteren, en betrouwbare en nauwkeurige inspectieresultaten leveren.
De Mento-01 3D AOI-machine is geschikt voor een breed scala aan toepassingen in de elektronica-industrie, zoals PCB-productie, assemblage en testen. Het kan worden gebruikt in verschillende scenario's, waaronder productielijnen, R&D-laboratoria en kwaliteitscontroleafdelingen.
De machine is eenvoudig te bedienen, dankzij het gebruiksvriendelijke besturingssysteem. Het wordt geleverd met krachtige software die de inspectieresultaten in realtime kan analyseren en weergeven, waardoor het gemakkelijker wordt om eventuele problemen te identificeren en op te lossen die zich tijdens het inspectieproces kunnen voordoen.
De Mento-01 3D AOI-machine heeft afmetingen van L 1300 X B 1300 X H 1500 mm en weegt ongeveer 800 kg, waardoor het een relatief grote en zware machine is. Het is echter zeer duurzaam en bestand tegen zware werkomstandigheden. Het werkt op een AC 220V, 50/60Hz voeding, waardoor het compatibel is met de meeste stroomnetten wereldwijd.
Als u op zoek bent naar een betrouwbaar, nauwkeurig en efficiënt AOI PCB-inspectiesysteem, is de Mento-01 3D AOI-machine een uitstekende keuze. Het is verkrijgbaar tegen een onderhandelbare prijs, met een minimale bestelhoeveelheid van 1 en een levertijd van 1 week. De betalingsvoorwaarden zijn online, en de leveringscapaciteit is 1000/maand, wat zorgt voor een snel en probleemloos aankoopproces.
Ondersteuning en diensten:
Het 3D AOI Machine product wordt geleverd met een uitgebreid pakket aan technische ondersteuning en diensten om optimale prestaties en minimale stilstand te garanderen. Ons team van ervaren ingenieurs en technici staat klaar om de volgende diensten te verlenen:
- Installatie- en setup-ondersteuning
- Training ter plaatse voor operators en onderhoudspersoneel
- 24/7 externe technische ondersteuning
- Regelmatige software-updates en upgrades
- Preventief onderhoud en kalibratiediensten
- Reparatie en vervanging van defecte onderdelen
- Optionele jaarlijkse onderhoudscontracten voor uitgebreide ondersteuning en besparingen
Ons doel is om ervoor te zorgen dat onze klanten het maximale uit hun investering in ons 3D AOI Machine product halen, en we zijn toegewijd aan het bieden van snelle en betrouwbare ondersteuning wanneer dat nodig is.
Verpakking en verzending:
Productverpakking:
- 1 3D AOI-machine
- 1 Netsnoer
- 1 Gebruiksaanwijzing
- 1 Garantiekaart
Verzendinformatie:
- Product wordt verzonden binnen 3 werkdagen na orderbevestiging
- Verzending is gratis binnen de Verenigde Staten
- Internationale verzendtarieven zijn van toepassing
- Verzendmaatschappij wordt gekozen op basis van locatie en beschikbaarheid
- Trackinginformatie wordt verstrekt zodra het product is verzonden
Veelgestelde vragen:
V1: Wat is de merknaam van de 3D AOI-machine?
A1: De merknaam van de 3D AOI-machine is Mento.
V2: Wat is het modelnummer van de 3D AOI-machine?
A2: Het modelnummer van de 3D AOI-machine is Mento-01.
V3: Waar wordt de 3D AOI-machine geproduceerd?
A3: De 3D AOI-machine wordt geproduceerd in Dongguan, China.
V4: Welke certificeringen heeft de 3D AOI-machine?
A4: De 3D AOI-machine heeft ISO9001/ISO14001 certificeringen.
V5: Wat is de minimale bestelhoeveelheid voor de 3D AOI-machine?
A5: De minimale bestelhoeveelheid voor de 3D AOI-machine is 1.
V6: Is de prijs van de 3D AOI-machine onderhandelbaar?
A6: Ja, de prijs van de 3D AOI-machine is onderhandelbaar.
V7: Wat is de levertijd voor de 3D AOI-machine?
A7: De levertijd voor de 3D AOI-machine is 3 weken.
V8: Wat zijn de betalingsvoorwaarden voor de 3D AOI-machine?
A8: De betalingsvoorwaarden voor de 3D AOI-machine zijn online.
V9: Wat is de leveringscapaciteit van de 3D AOI-machine?
A9: De leveringscapaciteit van de 3D AOI-machine is 1000/maand.
