Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: Online
Levering vermogen: 1000/maand
Versnelling: |
0.23sec/FOV |
Dikte: |
0.5mm6mm |
Beschrijving van de machine: |
3D-inspectie van soldeerpasta |
Camera: |
12MP, kleur |
Min delen: |
50*50 mm |
Breedteaanpassing: |
Handleiding |
Voorwaarde: |
Gebruikt, Nieuw |
Inspectie Pcb Grootte: |
50 mm x 50 mm - 510 mm x 460 mm |
Versnelling: |
0.23sec/FOV |
Dikte: |
0.5mm6mm |
Beschrijving van de machine: |
3D-inspectie van soldeerpasta |
Camera: |
12MP, kleur |
Min delen: |
50*50 mm |
Breedteaanpassing: |
Handleiding |
Voorwaarde: |
Gebruikt, Nieuw |
Inspectie Pcb Grootte: |
50 mm x 50 mm - 510 mm x 460 mm |

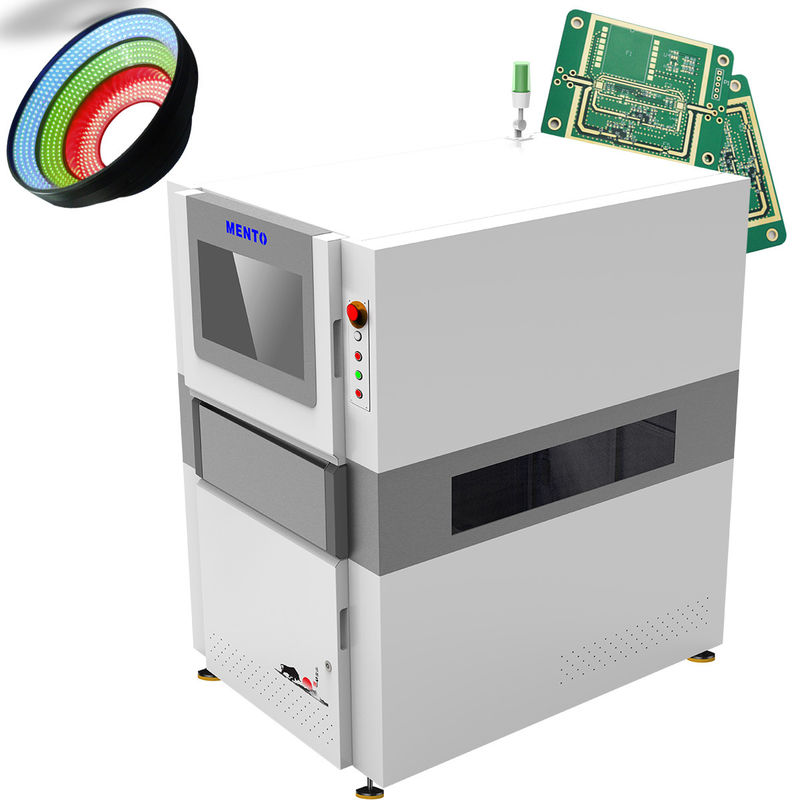

Een van de belangrijkste kenmerken van deze SMT-machine is de 6,5 Mpix hoge snelheidskleurcamera, die beelden kan vastleggen met een resolutie tot 2592 x 1944 pixels.Deze camera is in staat om hoge kwaliteit beelden van zelfs de kleinste details op de PCB vangenDe camera is ook in staat om beelden op te vangen met een hoge snelheid, met een bewegingssnelheid van maximaal 800 mm/sec.waardoor het inspectieproces snel en efficiënt verloopt.
De SMT AOI-machine is ook uitgerust met geautomatiseerde optische inspectie machine learning technologie.het zeer nauwkeurig en betrouwbaar maken bij het detecteren van defecten op PCB'sDe machine is in staat een breed scala aan gebreken te detecteren, waaronder ontbrekende onderdelen, verkeerde onderdelen, onjuiste polariteit en soldeerfouten.
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Deze SMT AOI machine is perfect voor het automatiseren van PCB inspectie en biedt automatische optische inspectie van PCB's.en de mogelijkheid om PCB's van 50 mm x 50 mm tot 510 mm x 460 mm te inspecterenDeze machine biedt een snelle en efficiënte inspectie met een snelheid van 0,23 sec/FOV.
Het product SMT AOI Machine wordt geleverd met de volgende technische ondersteuning en diensten:
Ons team van experts zorgt ervoor dat uw SMT AOI-machine efficiënt en effectief werkt, zodat u gemakkelijk producten van hoge kwaliteit kunt produceren.
Verpakking:
Verzending:
Wat is de merknaam van de AOI-machine?
De merknaam van de AOI-machine is Mento.
2.Waar wordt de AOI-machine vervaardigd?
De AOI-machine wordt in China, in het bijzonder in Dongguan, vervaardigd.
3.Welke certificeringen heeft de AOI-machine?
De AOI-machine heeft ISO9001- en ISO14001-certificaten.
4.Wat is de minimale orderhoeveelheid voor de AOI-machine?
De minimale bestelhoeveelheid voor de AOI-machine is 1.
5.Wat zijn de betalingsvoorwaarden voor de AOI-machine?
De betalingsvoorwaarden voor de AOI-machine zijn online betaling.
6.Wat is het aanvoervermogen van de AOI-machine?
De levercapaciteit van de AOI-machine is 1000 eenheden per maand.
7.Wat is de levertijd voor de AOI-machine?
De levertijd voor de AOI-machine is drie weken na ontvangst van de betaling.
8.Is de prijs van de AOI-machine onderhandelbaar?
Ja, de prijs van de AOI-machine is onderhandelbaar.
