Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: on line, L/C, T/T
Levering vermogen: 1000/maand
Stroomvoorziening: |
AC 220V, 50/60Hz |
Verlichting: |
GELEID RGB |
Inspectiegebied: |
Tot 510 x 510 mm |
Besturingssysteem: |
Windows 10 |
Inspectiesnelheid: |
Tot 80 Cm2/s |
Software: |
Intuïtieve gebruikersinterface |
PCB-dikte: |
0.5 - 5 mm |
Resolutie: |
10 μm |
Stroomvoorziening: |
AC 220V, 50/60Hz |
Verlichting: |
GELEID RGB |
Inspectiegebied: |
Tot 510 x 510 mm |
Besturingssysteem: |
Windows 10 |
Inspectiesnelheid: |
Tot 80 Cm2/s |
Software: |
Intuïtieve gebruikersinterface |
PCB-dikte: |
0.5 - 5 mm |
Resolutie: |
10 μm |
Online AOI-functies
1. Hoogkostenprestaties
2Standaard 5 miljoen wereldwijde blootstelling industriële kleurcamera
3Het eerste bedrijf in China dat telecentrische objectieven met grote diameter gebruikt (die op producten kunnen worden gericht)
4. Onafhankelijk ontwikkeld optisch systeem (consistentie van de lichtbron)
5. Hoogstabiel geïntegreerd gietplatform
Toepassingsgebied: inspectie van soldeerslijm en gemonteerde apparatuur
De 3D-AOI-inspectiemachine is uitgerust met een krachtige AC 220V, 50/60Hz-stroomtoevoer die een stabiele en betrouwbare werking garandeert.Deze machine maakt gebruik van een 3D digitale camera die hoge resolutie beelden van de elektronische assemblages vangt. De camera kan beelden opnemen vanuit verschillende hoeken, waardoor een 360 graden beeld van de montage wordt verkregen.geen ruimte laten voor fouten.
De 3D AOI Inspection Machine maakt gebruik van RGB LED-verlichting om de elektronische assemblages te verlichten.ervoor te zorgen dat alle onderdelen en soldeersluitingen duidelijk zichtbaar zijnDe RGB-LED-verlichting biedt ook de mogelijkheid om de kleurtemperatuur en -intensiteit aan te passen, waardoor een optimale verlichting voor verschillende soorten assemblages wordt geboden.
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |

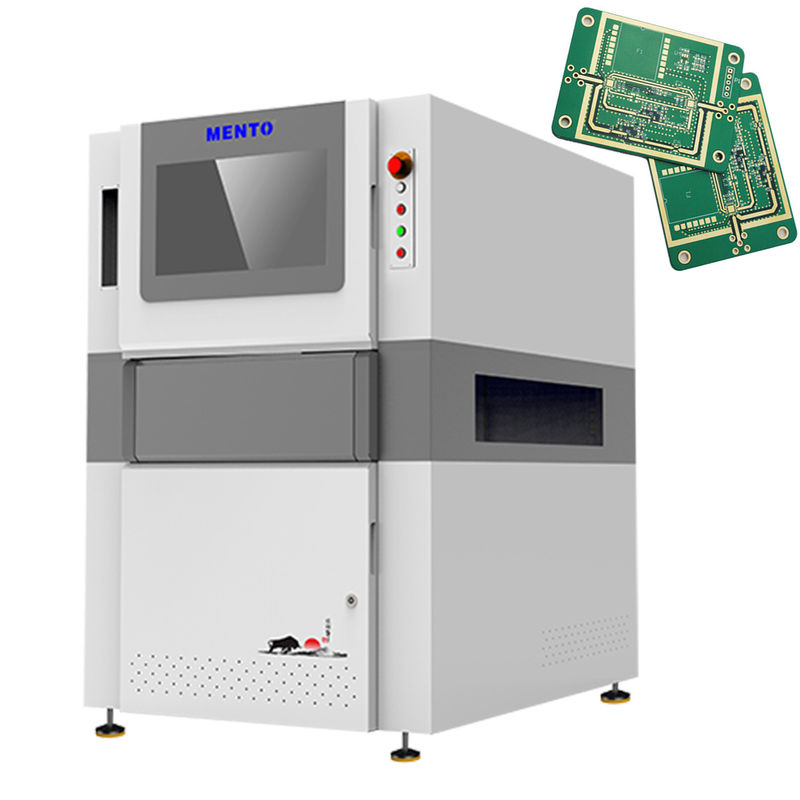

Deze 3D AOI-machine is een top-of-the-line PCB-inspectiesysteem dat is ontworpen voor het hoogste niveau van precisie.Het wordt geproduceerd door toonaangevende fabrikanten van Aoi-apparatuur en is uitgerust met een 3D-digitale camera voor nauwkeurige inspecties van het soldeergewricht.De machine kan met behulp van 3D-inspectiemethoden een oppervlakte tot 510 x 510 mm inspecteren. De intuïtieve gebruikersinterface maakt het gemakkelijk te gebruiken voor gebruikers van alle niveaus.
| Resolutie | 10 μm |
| Inspectiegebied | Tot 510 x 510 mm |
| Gewicht | 800 kg |
| Type camera | 3D digitale camera |
| Software | Intuïtieve gebruikersinterface |
| PCB-dikte | 0.5 - 5 mm |
| Verlichting | RGB-LED |
| Inspectiemethode | 3D-inspectie |
| Inspectiesnelheid | Tot 80 Cm2/s |
| Afmeting | W1000mmxD1380mmxH1600mm |
Een van de belangrijkste kenmerken van dit product is dat het verschillende soorten defecten kan inspecteren, zoals soldeerslijmen, componenten en andere fouten.Het is een ideale oplossing voor elektronische fabrikanten die de kwaliteit van hun producten moeten waarborgen voordat ze op de markt worden gebracht.De Mento-01 kan de gebruiker detecteren en waarschuwen voor eventuele problemen, zodat het PCB vrij is van eventuele defecten voordat het wordt verzonden.
De Mento-01 is geschikt voor verschillende gelegenheden en scenario's, zoals pcb-fabrikanten, elektronische assemblagefabrieken en ontwerpers van elektronische producten.Het is ook nuttig voor het repareren van elektronische apparaten die PCB-inspectie en -reparatie nodig hebben om correct te functioneren.
Het inspectiegebied van de Mento-01 kan tot 510 x 510 mm bedekken, waardoor het geschikt is voor PCB's van grote grootte.De in dit product gebruikte automatische uitlijningsmethode zorgt ervoor dat de inspectie nauwkeurig en consistent isMet een leveringscapaciteit van 1000/maand kan dit product voldoen aan de behoeften van verschillende klanten.
De Mento-01 is compatibel met PCB dikte variërend van 0,5-5mm. De prijs van dit product is onderhandelbaar, en de levertijd is 1 week. De betalingsvoorwaarden kunnen online worden gedaan,het transactieproces voor de klant gemakkelijker maken.
Tot slot is de Mento-01 een betrouwbaar, nauwkeurig en efficiënt PCB-inspectiesysteem dat elektronische fabrikanten kan helpen de kwaliteit van hun producten te waarborgen.Het is geschikt voor verschillende gelegenheden en scenario's en kan voldoen aan de behoeften van verschillende klanten.
De 3D AOI Machine producttechnische ondersteuning en diensten omvatten:
- Installatie- en installatiehulp
- Opleiding van bedieners en onderhoudpersoneel
- Continu technische ondersteuning via telefoon, e-mail of toegang op afstand
- reparatie- en onderhoudsdiensten ter plaatse
- Software-upgrades en -updates
- Onderdelen en verbruiksartikelen
- Kalibratie- en certificatiediensten
Verpakking:
De 3D-AOI-machine zal veilig in een houten kist worden verpakt om een veilig vervoer te garanderen.
Verzending:
De verzending zal worden geregeld door ons logistieke team en zal via een betrouwbare koeriersdienst worden verzonden. De verzendkosten worden berekend op basis van de bestemming en het gewicht van de kist.Een traceringsnummer wordt verstrekt zodra de zending is verzonden.
V: Wat is de merknaam van de 3D AOI machine?
A: De merknaam van de 3D AOI machine is Mento.
V: Wat is het modelnummer van de 3D AOI-machine?
A: Het modelnummer van de 3D AOI-machine is Mento-01.
V: Waar wordt de 3D AOI machine geproduceerd?
A: De 3D AOI-machine wordt geproduceerd in China Dongguan.
V: Welke certificeringen heeft de 3D AOI machine?
A: De 3D AOI-machine heeft ISO9001/ISO14001 certificeringen.
V: Wat is de minimale orderhoeveelheid voor de 3D AOI-machine?
A: De minimale orderhoeveelheid voor de 3D AOI-machine is 1.
V: Wat is de prijs van de 3D AOI machine?
A: De prijs van de 3D AOI machine is onderhandelbaar.
V: Wat is de levertijd voor de 3D AOI-machine?
A: De levertijd voor de 3D AOI-machine is 3 weken.
V: Wat zijn de betalingsvoorwaarden voor de 3D AOI-machine?
A: De betalingsvoorwaarden voor de 3D AOI-machine zijn online.
V: Wat is het leververmogen van de 3D AOI-machine?
A: De leveringscapaciteit van de 3D AOI-machine is 1000 per maand.
