Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001
Modelnummer: k3205
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1350xD1000xH1600mm
Levertijd: 3 weken
Betalingscondities: L/C, T/T
Levering vermogen: 1000/maand
type camera: |
3D digitale camera |
Inspectiegebied: |
Tot 510 x 510 mm |
Gewicht: |
1100kg |
Software: |
Intuïtieve gebruikersinterface |
PCB-dikte: |
0.5 - 5 mm |
Stroomvoorziening: |
AC 220V, 50/60Hz |
Inspectiesnelheid: |
Tot 80 Cm2/s |
Besturingssysteem: |
Windows 10 |
type camera: |
3D digitale camera |
Inspectiegebied: |
Tot 510 x 510 mm |
Gewicht: |
1100kg |
Software: |
Intuïtieve gebruikersinterface |
PCB-dikte: |
0.5 - 5 mm |
Stroomvoorziening: |
AC 220V, 50/60Hz |
Inspectiesnelheid: |
Tot 80 Cm2/s |
Besturingssysteem: |
Windows 10 |
Online AOI-functies
1. Hoogkostenprestaties
2Standaard 5 miljoen wereldwijde blootstelling industriële kleurcamera
3Het eerste bedrijf in China dat telecentrische objectieven met grote diameter gebruikt (die op producten kunnen worden gericht)
4. Onafhankelijk ontwikkeld optisch systeem (consistentie van de lichtbron)
5. Hoogstabiel geïntegreerd gietplatform
Toepassingsgebied: inspectie van soldeerslijm en gemonteerde apparatuur

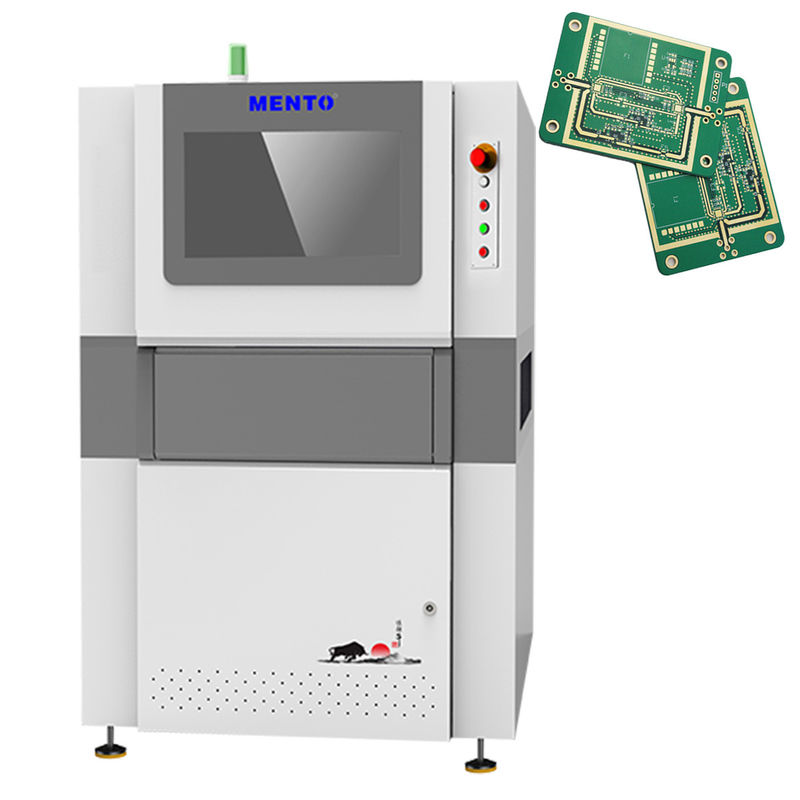

Ontworpen met de nieuwste technologie, is onze 3D AOI Machine perfect voor het inspecteren van printplaten met precisie en nauwkeurigheid, zodat elk product voldoet aan de hoogste kwaliteitsnormen.Met zijn intuïtieve gebruikersinterface, kunnen gebruikers gemakkelijk navigeren en de machine bedienen, waardoor het een uitstekende keuze is voor zowel beginners als ervaren professionals.
De machine is uitgerust met automatische uitlijningstechnologie, waardoor tijd wordt bespaard en de efficiëntie wordt verbeterd.het verminderen van de kans op menselijke fouten en steeds consistente resultaten te leverenBovendien zorgt het gewicht van de machine van 800 kg ervoor dat deze stabiel en duurzaam blijft, waardoor deze ideaal is voor langdurig gebruik.
Onze 3D AOI Machine is compatibel met de nieuwste versie van Windows 10 besturingssysteem, waardoor naadloze integratie met uw bestaande software.en zorgt voor een gemakkelijke integratie met andere software applicaties.
De inspectiesnelheid van de machine van maximaal 80 cm2/s maakt het een uitstekende keuze voor productieomgevingen met een groot volume.het verminderen van de kans op gebreken en het besparen van tijd en geld in het proces.
Over het algemeen is de 3D AOI Machine een geweldige keuze voor iedereen die op zoek is naar betrouwbare en efficiënte PCB AOI apparatuur.en hoge inspectie snelheid, is het de perfecte oplossing voor iedereen die de kwaliteit van zijn producten wil verbeteren en zijn productieprocessen wil stroomlijnen.
Sleutelwoorden: pcb aoi apparatuur, pcb aoi apparatuur, pcb aoi inspectie
| Model van het apparaat | K3205 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 5MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Onze 3D AOI machine is de perfecte oplossing voor AOI pcb inspectie.Ons pcb-inspectiesysteem gebruikt automatische uitlijning en 3D-inspectietechnologie om bij hoge snelheden nauwkeurige resultaten te leveren.
| Productattribuut | Waarde |
| Productnaam | 3D-AOI-inspectiemachine |
| Verlichting | RGB-LED |
| Alignmentmethode | Automatische uitlijning |
| Besturingssysteem | Windows 10 |
| Inspectietypen | Soldeergewricht, onderdeel, defect |
| Type camera | 3D digitale camera |
| Software | Intuïtieve gebruikersinterface |
| Stroomvoorziening | AC 220V, 50/60Hz |
| Inspectiegebied | Tot 510 x 510 mm |
| PCB-dikte | 0.5 - 5 mm |
| Inspectiemethode | 3D-inspectie |
De Mento-01 heeft een PCB-dikte van 0,5 - 5 mm en een inspectieoppervlakte van maximaal 510 x 510 mm. De machine is uitgerust met RGB-LED-verlichting en heeft een resolutie van 10 μm.Het gewicht van de machine is 800 kg..
De producttoepassingsmogelijkheden en -scenario's voor de Mento-01 3D AOI-machine zijn als volgt:
Over het algemeen is de Mento-01 3D AOI-machine een essentieel hulpmiddel voor elke organisatie die een nauwkeurige en efficiënte PCB-inspectie vereist.De kenmerken en specificaties van de machine maken het een ideale keuze voor bedrijven die waarde hechten aan kwaliteit en precisie in hun productieprocessen.
De 3D AOI Machine producttechnische ondersteuning en diensten omvatten:
- Installatie- en installatiehulp
- Opleiding van apparatuur en operationele ondersteuning
- Reguliere onderhouds- en kalibratiewerkzaamheden
- Probleemoplossing en reparatie
- Software-updates en -upgrades
- Technisch advies en klantondersteuning
Verpakking:
De 3D-AOI-machine wordt verpakt in een stevige kartonnen doos die de machine beschermt tijdens het transport.De machine zal veilig in een schuimvulling worden geplaatst om schade tijdens het vervoer te voorkomen.Het pakket bevat ook een stroomkabel, een gebruikershandleiding en alle nodige kabels voor de installatie.
Verzending:
De 3D AOI machine zal worden verzonden met behulp van een gerenommeerde koeriersdienst die tracking en verzekering biedt.Maar we zullen een trackingnummer geven als het pakket is verzonden.Zorg ervoor dat er iemand beschikbaar is om het pakket bij levering te ontvangen en te ondertekenen.
A: De merknaam van dit product is Mento.
V: Wat is het modelnummer van dit product?
A: Het modelnummer van dit product is Mento-01.
V: Waar wordt dit product geproduceerd?
A: Dit product wordt vervaardigd in China, in Dongguan.
V: Is dit product voorzien van een certificering?
A: Ja, dit product is voorzien van ISO9001/ISO14001-certificering.
V: Wat is de minimale bestelhoeveelheid voor dit product?
A: De minimale bestelhoeveelheid voor dit product is 1.
V: Is de prijs van dit product onderhandelbaar?
A: Ja, de prijs van dit product is onderhandelbaar.
V: Hoe lang duurt het om het product te ontvangen na het plaatsen van een bestelling?
A: De levertijd voor dit product is 1 week.
V: Wat zijn de betalingsvoorwaarden voor dit product?
A: De betalingsvoorwaarden voor dit product zijn online.
V: Wat is het aanbod van dit product?
A: De leveringscapaciteit van dit product is 1000/maand.
