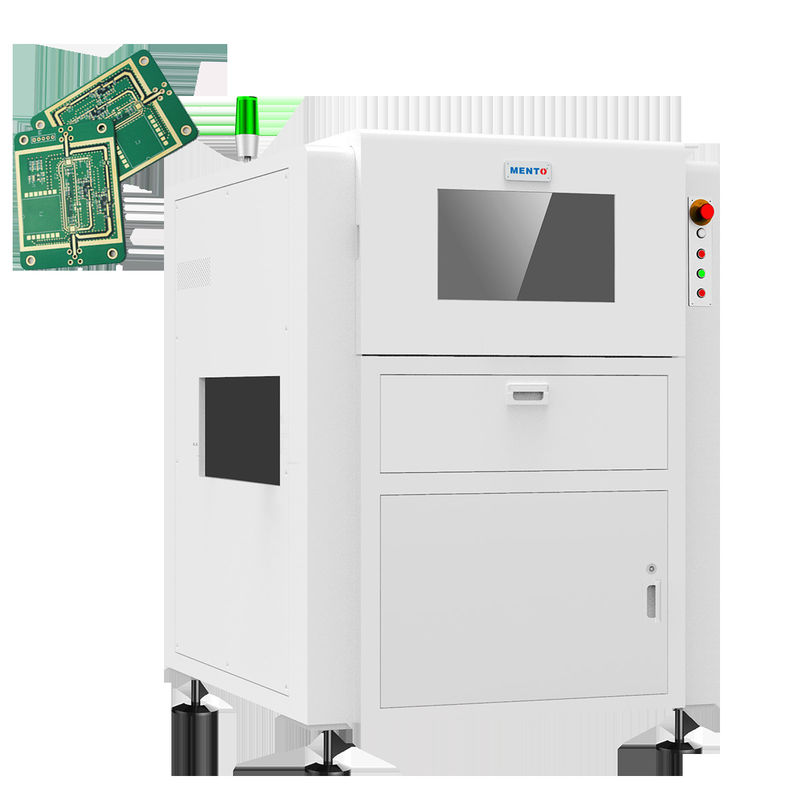

AOI SMT 3D-inspectieapparatuur voor halfgeleiders

Name: AOI SMT 3D-inspectieapparatuur voor halfgeleiders
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: Onderhandelbaar USD
Availability: InStock

Productdetails

Plaats van herkomst: DongGuan

Merknaam: MENTO

Certificering: FCC.ROHS,CCC

Modelnummer: K2005DW

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Verpakking Details: W1300xD1600xH1650mm

Levertijd: 20 werkdagen

Levering vermogen: 1000pcs/m

Krijg Beste Prijs

Productdetails

Productomschrijving

Productdetails

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                            AOI SMT 3D-inspectieapparatuur, 3D-inspectieapparatuur voor halfgeleiders, 3D-inspectiesysteem voor halfgeleiders


Dikte:	0.5mm6mm	De grootte van Appicablepcb:	5050 - 250330mm
Connectiviteit:	Compatibel met industriestandaardcommunicatieprotocollen	Detectiesnelheid:	0,6 FOV/sec
Artikel 1:	SMT AOI-PCB-machine, AOI-systemen	Inspectiegebied:	tot 510 mm x 460 mm
Stroomvoorziening:	AC 220V, 50/60Hz	Garantie:	1 jaar
Voorraad:	Grote	Breedteaanpassing:	Handleiding
Kenmerken:	Ultra-hoge precisie 3D AOI	De machinegrootte:	W1080 X D1390 X H1840 (mm)
Versnelling:	0.23sec/FOV	Tipe in de handel brengen:	Nieuw product 2020
Kwaliteit:	Top

Dikte:	0.5mm6mm
De grootte van Appicablepcb:	5050 - 250330mm
Connectiviteit:	Compatibel met industriestandaardcommunicatieprotocollen
Detectiesnelheid:	0,6 FOV/sec
Artikel 1:	SMT AOI-PCB-machine, AOI-systemen
Inspectiegebied:	tot 510 mm x 460 mm
Stroomvoorziening:	AC 220V, 50/60Hz
Garantie:	1 jaar
Voorraad:	Grote
Breedteaanpassing:	Handleiding
Kenmerken:	Ultra-hoge precisie 3D AOI
De machinegrootte:	W1080 X D1390 X H1840 (mm)
Versnelling:	0.23sec/FOV
Tipe in de handel brengen:	Nieuw product 2020
Kwaliteit:	Top

Productomschrijving

AOI met neerwaartse verlichting

1. Hoge detectie, lage foutmeldingen

2. Uniek kettinggeleidingssysteem

3. Rijke detectiealgoritmen kunnen effectief DIP-defecten aanpakken

4. Twee reparatiestations voor dubbele controle kunnen worden geïmplementeerd op basis van de inspectieverhouding.

Toepassingsgebied: inspectie van soldeerverbindingen en gemonteerde componenten

Apparaatmodel		K2005DW
Detectiecapaciteit	Detectie-items	CHIP componentlichaam, CHIP component soldeerverbindingen, karakters, DIP soldeerverbindingen
	Kleinste component	CHIP:0201 Pitch:0.3mm
	Detectiemethode	Foutopsporing van algoritme-parameters, machine learning
Optisch systeem	Camera	5MP snelle kleuren industriële camera
	Telecentrische lens	0.22X/0.17X
	Resolutie	15um/20um/25um
	FOV	36x30mm/48x40mm/61x51mm
	Detectiesnelheid	3FOV/s
Mechanische eigenschappen	PCB Dikte	0.3~10mm (doorbuiging ≤5mm)
	Component Hoogte	180mm boven, 30mm onder (speciale hoogte kan worden aangepast)
	Aandrijfsysteem	Servomotor + kogelomloopspindel + lineaire geleiding
	Verplaatsingssnelheid	Max. 600mm/s
	Positioneringsnauwkeurigheid	≤8um (na kalibratie)
	PCB transportrail	PCB rail transport hoogte: 900 ± 20mm (vanaf de grond tot het PCB geleiderail transportoppervlak)
		Maximale PCB-grootte: 510mmx460mm
		Minimale PCB-afstand: ≤90mm
Parameters	Voeding	AC220V/50Hz/2000W
	Totale afmetingen	B1140mmxD1400mmxH1600mm (exclusief voet 100 ± 20mm)
	Gewicht	≈700KG
	Luchtdruk	≥0.5MPa
	Omgevingsvereisten	Temperatuur: 5~40°C, relatieve vochtigheid 25%~80% (geen vorst)
	Communicatie met upstream en downstream apparatuur	Standaard SMEMA-interface
