Productdetails
Plaats van herkomst: Dongguan, China
Merknaam: MENTO
Certificering: FCC,ROHS,ISO9000,ISO14001

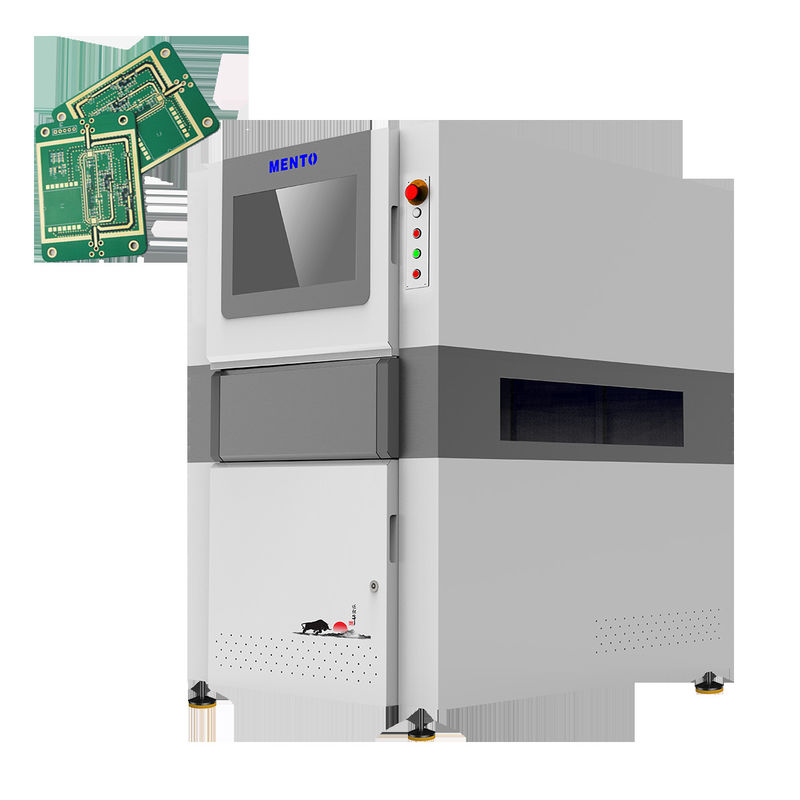

Modelnummer: K3212
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3weeks
Betalingscondities: T/T,
Levering vermogen: 1000pcs/m
Bewegingssnelheid: |
800mm/sec |
Camera: |
12MP, kleur |
Standaard: |
SMEMA |
Kerncomponenten: |
motor |
Warraty: |
3 maanden |
Besturingssysteem: |
Windows |
Afmetingen: |
1200 x 1200 x 1600 mm |
Haven: |
Shenzhen |
Bewegingssnelheid: |
800mm/sec |
Camera: |
12MP, kleur |
Standaard: |
SMEMA |
Kerncomponenten: |
motor |
Warraty: |
3 maanden |
Besturingssysteem: |
Windows |
Afmetingen: |
1200 x 1200 x 1600 mm |
Haven: |
Shenzhen |
Online AOI-functies
1. Hoogkostenprestaties
2Standaard 5 miljoen wereldwijde blootstelling industriële kleurcamera
3Het eerste bedrijf in China dat telecentrische objectieven met grote diameter gebruikt (die op producten kunnen worden gericht)
4. Onafhankelijk ontwikkeld optisch systeem (consistentie van de lichtbron)
5. Hoogstabiel geïntegreerd gietplatform
Toepassingsgebied: inspectie van soldeerslijm en gemonteerde apparatuur
| Model van het apparaat | K3212 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
De SMT-AOI-machine beschikt over een groot inspectiegebied van maximaal 460 x 610 mm, waardoor een breed scala aan PCB-groottes en -types kan worden geïnspecteerd.Het is in staat om verschillende soorten defecten te inspecteren, zoals ontbrekende onderdelenDe machine is ontworpen om gemakkelijk te gebruiken en te onderhouden, waardoor het ideaal is voor zowel kleine als grootschalige productie-operaties.
Met een garantie van 3 maanden kunt u erop vertrouwen dat de SMT AOI-machine u elke keer accurate en efficiënte inspectieresultaten biedt.De geavanceerde software-algoritmen en de hoge snelheid van de verwerking zorgen ervoor dat het kan voldoen aan de eisen van de moderne SMT-productielijnenDe gebruiksvriendelijke interface stelt u in staat de inspectieparameters aan te passen, waardoor de installatie en bediening gemakkelijk zijn.
Samengevat is de SMT AOI-machine een krachtig en efficiënt hulpmiddel voor SMT-uiterlijkinspectie en PCB-AOI.en gebruiksvriendelijke interface maken het de perfecte keuze voor productieprocessen van alle groottes. Investeer in de SMT AOI Machine vandaag en neem uw kwaliteitscontrole naar het volgende niveau.
| SMT AOI-machine | Optisch inspectieinstrument voor AOI |
| Bewegingssnelheid | 800 mm/sec |
| Afmetingen | 1200 x 1200 x 1600 mm |
| Haven | Shenzhen |
| De camera | Negen miljoen pixels |
| Verlichtingsmethode | LED's |
| Lens | Het eerste bedrijf in China dat telecentrische lenzen met grote diameter gebruikt. |
| Model | AOI |
| Pakket | Houten behuizing |
| Camera | 12 MP, kleur |
| Standaard | SMEMA |
De SMT AOI-machine is een automatisch optisch inspectieinstrument dat is ontworpen om printplaten (PCB's) tijdens het productieproces te inspecteren.Het is uitgerust met negen miljoen pixels camera'sHet eerste bedrijf in China dat telecentrische lenzen van grote diameter gebruikte.Mento heeft zelfstandig een optisch systeem ontwikkeld dat voor nauwkeurige en betrouwbare inspectie resultaten zorgt.
De SMT AOI-machine is geschikt voor verschillende toepassingen en scenario's.wanneer het ervoor zorgt dat de PCB's voldoen aan de vereiste kwaliteitsnormenDe machine is ook geschikt voor gebruik in onderzoeks- en ontwikkelingslaboratoria, waar zij kan worden gebruikt om nieuwe PCB-ontwerpen te testen en te verfijnen.
De SMT-AOI-machine wordt geleverd in een houten behuizing, waardoor wordt gewaarborgd dat deze in goede staat op de plaats van bestemming aankomt.Het maakt het compact en makkelijk te verplaatsen in de fabriek.Met een leveringscapaciteit van 1000 stuks per maand kan Mento voldoen aan de behoeften van zowel grote als kleine klanten.
V: Wat is de merknaam van de SMT AOI-machine?
A: De merknaam van de SMT AOI-machine is MENTO.
V: Waar wordt de SMT AOI-machine geproduceerd?
A: De SMT AOI-machine wordt in Dongguan, China, vervaardigd.
V: Welke certificeringen heeft de SMT AOI-machine?
A: De SMT AOI-machine is gecertificeerd door FCC, ROHS, ISO 9000 en ISO 14001.
V: Wat is de minimale orderhoeveelheid voor de SMT AOI-machine?
A: De minimale bestelhoeveelheid voor de SMT AOI-machine is 1.
V: Wat is de levertijd voor de SMT AOI-machine?
A: De levertijd voor de SMT AOI-machine is 3 weken.
V: Wat zijn de betalingsvoorwaarden voor de SMT AOI-machine?
A: De betalingsvoorwaarden voor de SMT AOI-machine zijn T/T.
V: Wat is de leveringscapaciteit van de SMT AOI-machine?
A: De leveringscapaciteit van de SMT AOI-machine is 1000 stuks per meter.
