Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: K3212
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: W1350xD1000xH1600mm
Levertijd: 20 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 10 stuks + 20 werkdagen
AOI: |
Geautomatiseerd |
PCB-dikte: |
0,2 mm - 6 mm |
Afmeting: |
1000 mm x 800 mm x 1500 mm |
Camera: |
Digitale camera met hoge resolutie |
Lichtbron: |
LED's |
Precieze inspectie: |
990,9% |
Software: |
Geavanceerde beeldverwerkingssoftware |
AOI: |
Geautomatiseerd |
PCB-dikte: |
0,2 mm - 6 mm |
Afmeting: |
1000 mm x 800 mm x 1500 mm |
Camera: |
Digitale camera met hoge resolutie |
Lichtbron: |
LED's |
Precieze inspectie: |
990,9% |
Software: |
Geavanceerde beeldverwerkingssoftware |
Online AOI-functies
1. Hoogkostenprestaties
2Standaard 5 miljoen wereldwijde blootstelling industriële kleurcamera
3Het eerste bedrijf in China dat telecentrische objectieven met grote diameter gebruikt (die op producten kunnen worden gericht)
4. Onafhankelijk ontwikkeld optisch systeem (consistentie van de lichtbron)
5. Hoogstabiel geïntegreerd gietplatform
Toepassingsgebied: inspectie van soldeerslijm en gemonteerde apparatuur

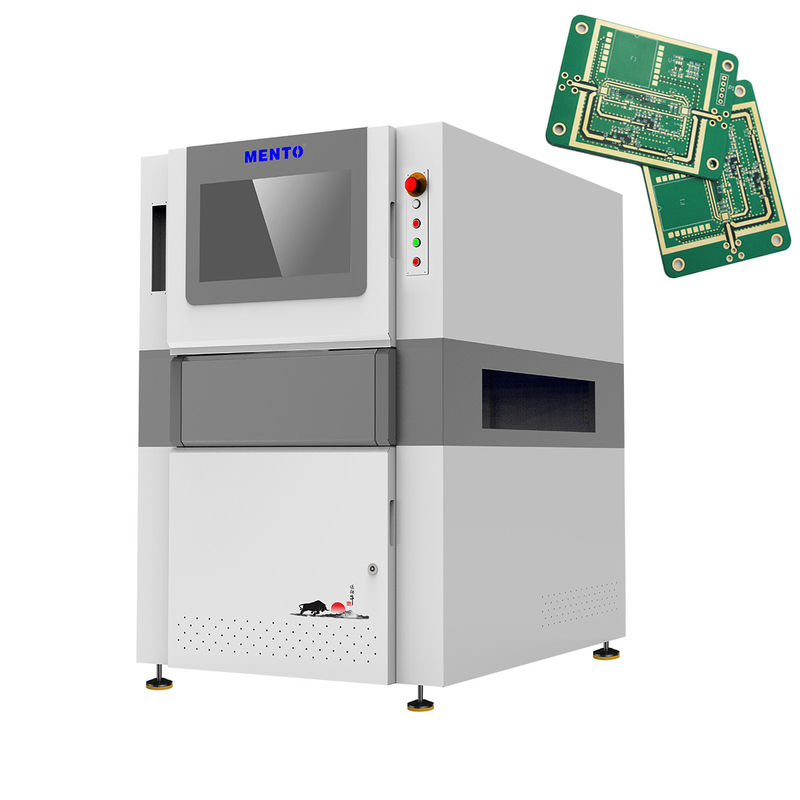

3D-inspectie van soldeerpasta van de K32-serie
| Model van het apparaat | K3212 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Meting van het fasenprofiel
Object vervormt (moduleert) het sinusvormige patroon
Bereken de sinusvormige fase en zoek de hoogte (demodulatie)
Anti-interferentie, hoge precisie, groot bereik
1De bewegende strepen zorgen ervoor dat het licht van de omgeving niet wordt beïnvloed.
2. Hoogfrequente strepen zorgen voor een voldoende hoge verticale resolutie
3Laagfrequente strepen zorgen voor een voldoende breed meetbereik.
Alomvattende MESdaan- IkInterfacingc.Vermogenen krachtig SPC-systeem
1. Realtime statistieken van de tien belangrijkste alarmcomponenten
2. Het aantal alarmen kan worden ingesteld om de machine te vergrendelen
3. Exporteer de volledige plaat afbeelding van elke PCB in real time voor latere traceerbaarheid
