Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC

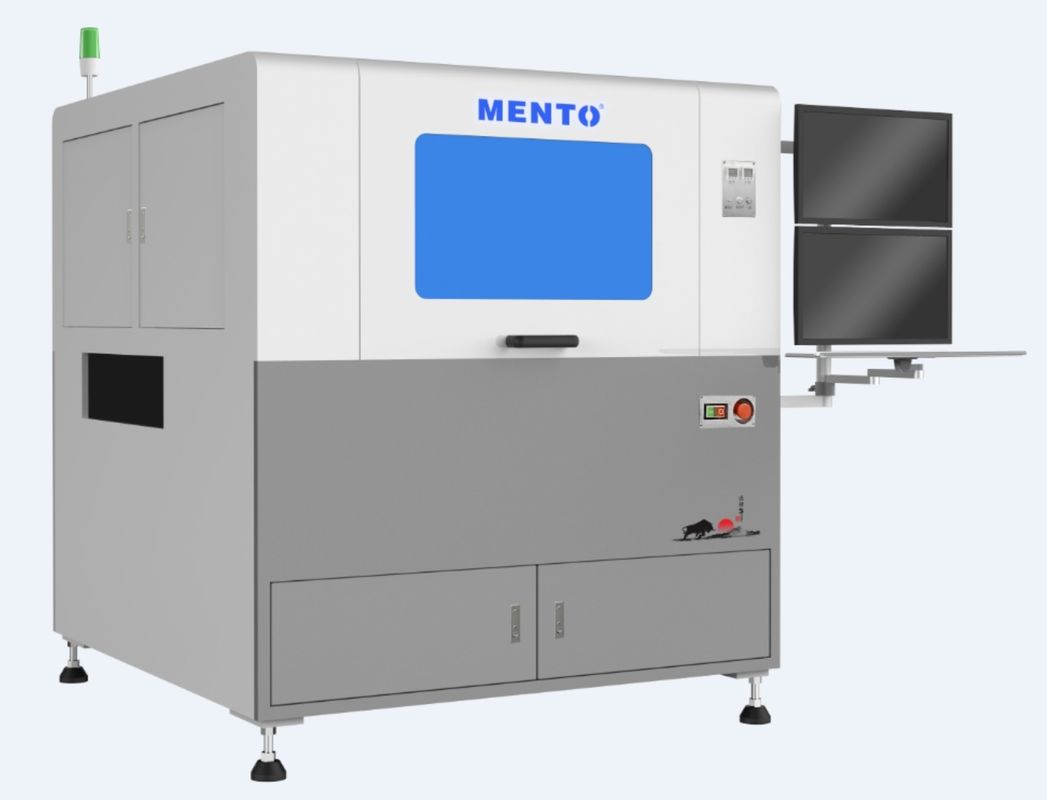

Modelnummer: RD30K
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Levertijd: 30work dagen
Levering vermogen: 10 stuks + 30 werkdagen
Afmetingen: |
1200 mm x 1000 mm x 1500 mm |
Verlichtingssysteem: |
LED's |
Type: |
Geautomatiseerde Optische Inspectie |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Besturingssysteem: |
Windows |
Resolutie: |
10μm |
Software: |
AOI-software |
Afmetingen: |
1200 mm x 1000 mm x 1500 mm |
Verlichtingssysteem: |
LED's |
Type: |
Geautomatiseerde Optische Inspectie |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Besturingssysteem: |
Windows |
Resolutie: |
10μm |
Software: |
AOI-software |
| Model | RD30K | |
| Basisfunctie | Functie | Verwijdering van defecte matrijzen, reiniging van residuen, soldeerpasta/kleefdruk, matrijzenbinden, soldeerharding, luminescentie-inspectie |
| Wafermaat | 3x5mil-20x20mil | |
| Substraatcompatibiliteit | FR-4, BT-substraat, glassubstraat, FPC, enz. | |
| Maximale grootte van het bord | 380 x 280 mm | |
| Verwijderen | Verwijderingsmethode | Fysiek |
| Reiniging van residuen | Directe verwijdering + warmtezuiging | |
| Hoogte meting | Lasermeting 0,001 mm | |
| Drukwerk | Motie | XYZ (lineair) |
| Compatibiliteit van kleefstoffen | Soldeerpasta, vloeistof | |
| Chipcorrectie | Metode van correctie | Rotatie |
| Korrectiehoek nauwkeurigheid | ±2° | |
| Montage | Montagehoofd | Oppervlaktezuiging |
| Montagevermogen | 25 g tot 210 g | |
| Montage-nauwkeurigheid | ± 10 μm | |
| Verzorging | Verhardingsmethode | Laser, hittebestrijding |
| Inspectie | Inspectiepunten | R, G, B-luiminescentiecontrole |
| Chip tafel | Precisiteit | ± 0,3 mil |
| Genoegkeurigheid van de hermeting | ±0,2 mil | |
| Die attach film grootte | 6" | |
| Aantal die-attach films | 4PCS | |
| Ejector slag | 2 mm (max) | |
| Specificatie | UPH | ≤ 30 s/pc |
| Kracht | 220V±10V,50Hz,5KW | |
| Afmetingen | W1300xD1600xH1650mm | |
| Gewicht | 1500 kg | |
Meesters/inspecteurs/soldeerpasta-printers/SPI's/die bonder/pre-reflow AOI/reflow oven/post-reflow AOI/
Luminescentie bij inspectie/colloïdeinspectie/lasermarker/herwerking
Het systeem met meerdere die-attach-films maakt snelle verwerking en RGB-chips mogelijk.
De transmissiebevestigingstafel heeft een bilaterale klem om handmatige lijnwisseling te voorkomen en is zeer veelzijdig.
Dual werktafels maken non-stop, cyclisch werk mogelijk.
Hoogte meet module.
