Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC
Modelnummer: M2020MS
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 20 werkdagen
Levering vermogen: 10 stuks + 20 werkdagen
Afmetingen: |
1200 mm x 800 mm x 1500 mm |
Model: |
Meetapparaat |
Gewicht: |
500 kg |
Toepassing: |
PCB-inspectie |
Interface: |
Ethernet |
type camera: |
CCD met hoge resolutie |
Type: |
Geautomatiseerde Optische Inspectie |
Inspectiesnelheid: |
Tot 60 cm2/s |
Software: |
AOI-software |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Besturingssysteem: |
Windows |
Verlichting: |
LED's |
Resolutie: |
10 μm |
Afmetingen: |
1200 mm x 800 mm x 1500 mm |
Model: |
Meetapparaat |
Gewicht: |
500 kg |
Toepassing: |
PCB-inspectie |
Interface: |
Ethernet |
type camera: |
CCD met hoge resolutie |
Type: |
Geautomatiseerde Optische Inspectie |
Inspectiesnelheid: |
Tot 60 cm2/s |
Software: |
AOI-software |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Besturingssysteem: |
Windows |
Verlichting: |
LED's |
Resolutie: |
10 μm |

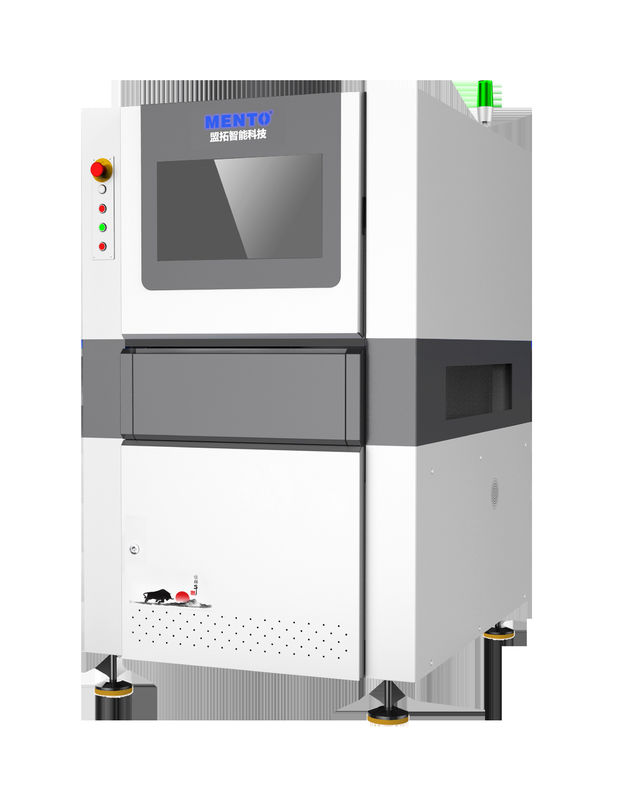

M20M-serie Mini-LED-PCB'spadmeting
| Model | M2020MS | |
| Detectiecapaciteit | Inspectiepunten | Mini-LED-PCBpadmeting |
| Inspectiemethode | Globale kalibratie, pad-globale uitlijning | |
| Optisch systeem | Camera | 20 MP |
| telecentrische lens | Bi-telecentrische lens met hoge resolutie | |
| Resolutie | 4um (2,4um~5um optioneel) | |
| Lichtbron | RGB (aanpasbaar) | |
| Efficiëntie | Vierzijdige detectie 20s/pcs | |
| Computerconfiguratie | PC's | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Besturingssysteem | Ubuntu | |
| Detectieprestaties | PCB-dikte | 1 tot 5 mm |
| Maximaal toegestane onderdeelhoogte | 20 mm boven, 30 mm onder (speciale hoogte kan worden aangepast) | |
| Rijden | Lineaire motor + roosterregel | |
| Bewegingssnelheid | Maximaal :600 mm/s | |
| Hoogte van de PCB-armaturen | 900+20 mm ((van de vloer tot het oppervlak van de armaturen) | |
| Parameters | PCB-grootte | Maximaal: 300 mmx250 mm |
| Stroomvoorziening | AC220V/50Hz/2000W | |
| Afmetingen | W1330xD1360xH1650mm (exclusief waarschuwingslicht) | |
| Gewicht | 1600 kg | |
| Verplichting inzake luchtdruk | ≥ 0,5Mpa | |
| Milieueisen | Temperatuur:5~40°C, RH 25%~80% ((geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface / gegevenscommunicatie met die bonder | |
Meesters/inspecteurs/soldeerpasta-printers/SPI's/die bonder/pre-reflow AOI/reflow oven/post-reflow AOI/
Luminescentie-inspectie/Colloïde-inspectie/Lasermarker/Rework
Ontwerp van wetenschappelijk platform
De lineaire motor + lineaire encoder hebben een hoge herhaalbaarheid en positioneringsnauwkeurigheid en werken soepel.
Het ontwerp van het hoge-precisie-bewegingsbesturingssysteem
vermijdt het verlies van gegevens van het bewegingssysteem, zorgt voor een hoge snelheid en stabiele beweging en verbetert effectief de bewegingsacceleratie en -vertraging.
Het marmeren platform
zorgt voor een hoge precisie, continue en stabiele werking van de apparatuur.
