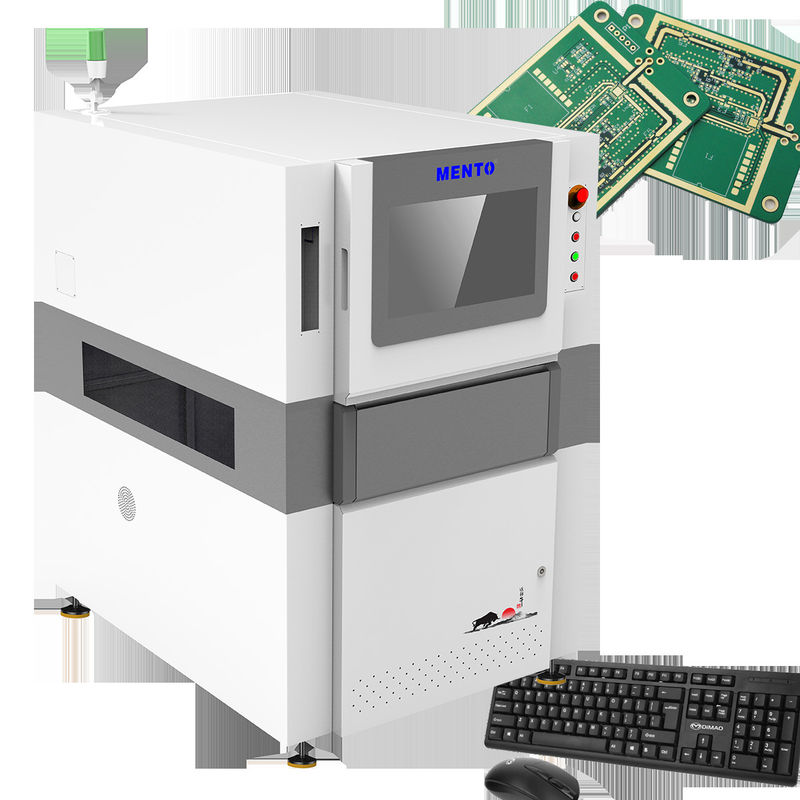

Productbeschrijving:
De AOI-testermachine maakt gebruik van geavanceerde beeldtechnologie om eventuele defecten in de PCB's te detecteren, zodat alleen producten van de hoogste kwaliteit aan klanten worden geleverd.Het is uitgerust met camera's met hoge resolutie die beelden van de PCB's vastleggen en vergelijken met het oorspronkelijke ontwerpDit zorgt ervoor dat alle onderdelen correct zijn geplaatst en dat er geen gebreken zijn zoals scheuren, schrammen of besmetting.
De AOI-machine heeft een gebruiksvriendelijke interface waarmee gebruikers snel inspecties kunnen instellen en uitvoeren.De machine is ook uitgerust met een stroomtoevoer van AC 100-240V, 50/60Hz, waardoor het in verschillende landen kan worden gebruikt zonder dat een externe krachtomvormer nodig is.
Een van de belangrijkste kenmerken van de AOI-testermachine is de inspectiesnelheid.Dit zorgt ervoor dat het productieproces niet wordt vertraagd, en klanten krijgen hun producten op tijd.
De AOI-machine is perfect voor verschillende industrieën die PCB's van hoge kwaliteit vereisen, zoals de automotive-, lucht- en ruimtevaart- en telecommunicatie-industrie.en nauwkeurigheid maken het een waardevolle troef voor elke productielijn.
| Model van het apparaat |
K3412 |
| Detectiecapaciteit |
Identificatiepunten |
|
| Scanmethode |
Stop&Go |
| Optisch systeem |
Camera |
12MP hogesnelheidskleurindustriecamera |
| Lichtbron |
4 DLP-lichtbron (rasterfaseverschuivingstechnologie) en rode, groene en blauwe (RGB) lichtbron |
| Resolutie |
10 μm en 15 μm (optioneel) |
| Volume-herhaalbaarheid |
< 1% (standaardverificatieblok, 3Sigma) |
| Maximale compensatiewaarde voor het buigen van platen |
± 3 mm |
| Detectievermogen GRR |
< 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) |
| Maximale detectiehoogte |
20 mm/40 mm |
| Oplossing voor schaduwprobleem |
Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem |
| Metode voor compensatie in realtime van plaatbuigingen |
Plate Bend Compensation (Z-Tracking+Pad Referencing) |
| Testscherm |
Kleur (3D en 2D afbeeldingen samen weergegeven) |
| Voertuigen |
Servomotor+schroefgids |
| Bewegingssnelheid |
800 mm/s |
| Minimale meetbare productgrootte |
50 mmx50 mm |
| Maximale meetbare productgrootte |
400 mmx500 mm |
| PCB-dikte |
0.5~6 mm |
| Aanpassing van de spoorbreedte |
Automatische breedteinstelling, handmatige breedteinstelling |
| Vervoer/bevestiging van een circuitbord |
Bevestiging van bandconveyor/pneumatische klem |
| Vervoerrichting |
Van links naar rechts, van rechts naar links. |
| Orbitaal hoogte |
900 ± 20 mm |
| Computerconfiguratie |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Besturingssysteem |
Ubuntu |
| Parameters |
Algemene grootte |
W1000xD1380xH1600mm (exclusief alarmlamp) |
| Gewicht |
1100 kg |
| Energiebron |
AC220V/50~60Hz/2000W |
| Luchtdruk |
0.5Mpa |
| Milieueisen |
Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) |
| Upstream- en downstreamcommunicatie van apparatuur |
Standaard SMEMA-interface |
Kenmerken:
- Productnaam: AOI-tester
- Software: Intuïtieve gebruikersinterface
- Type camera: CCD met hoge resolutie
- Inspectie: 2D en 3D
- Afmetingen: 1200 mm x 1000 mm x 1500 mm
- Inspectiesnelheid: tot 60 cm2/s
Technische parameters:
| Defectopsporing |
Afwijkingen van soldeergewricht, onderdeel en PCB's |
| Type camera |
CCD met hoge resolutie |
| Inspectiesnelheid |
Tot 60 cm2/s |
| Besturingssysteem |
Windows |
| Inspectiemodi |
2D en 3D |
| Toepassing |
PCB-inspectie |
| Software |
Intuïtieve gebruikersinterface |
| Inspectiegebied |
Tot 610 mm x 460 mm |
| Afmetingen |
W1000xD1380xH1600mm (exclusief alarmlamp) |
| Stroomvoorziening |
AC 100-240V, 50/60Hz |
Toepassingen:
De Mento AOI Tester heeft een hoge resolutie van 10 μm en kan een gebied tot 610 mm x 460 mm inspecteren.Het is een AOI-machine die verschillende soorten defecten kan detecteren, zoals soldeerslijm.Het biedt nauwkeurige en betrouwbare inspectieresultaten.
De Mento AOI Tester is perfect voor gebruik in PCB-assemblagefabrieken, fabrikanten van elektronische producten en andere aanverwante industrieën.SMT-productielijnDe AOI-machine kan worden gebruikt voor het inspecteren van PCB's vóór en na reflow soldering, evenals na golf soldering.Het kan ook worden gebruikt in PCB reparatie en inspectie van inkomende materialen.
De Mento AOI-tester kan in verschillende situaties worden gebruikt en kan in het productieproces worden gebruikt om de kwaliteit van de PCB's te waarborgen, waardoor het risico op het produceren van defecte producten wordt verminderd.Het kan ook worden gebruikt bij kwaliteitscontrole om ervoor te zorgen dat het eindproduct voldoet aan de vereiste specificaties. De AOI-tester kan worden gebruikt in R&D om ervoor te zorgen dat het ontwerp correct en vrij van defecten is. Het kan ook worden gebruikt in de naverkoopservice om defecte producten te inspecteren en te repareren.
De Mento AOI Tester is uitgerust met Ethernet- en USB-connectiviteit waardoor het gemakkelijk is om verbinding te maken met andere apparaten.De AOI-tester is eenvoudig te bedienen en te onderhouden, waardoor het een ideale keuze is voor zowel kleine als grote bedrijven.
Over het algemeen is de Mento AOI Tester een uitstekend product voor AOI-inspectie van PCB's.De capaciteit om defect te detecteren maakt het een waardevol hulpmiddel in het productieproces.Het is gemakkelijk te gebruiken, betrouwbaar en efficiënt, waardoor het een ideale keuze is voor bedrijven die hun productkwaliteit willen verbeteren en de productiekosten willen verlagen.
Aanpassing:
De connectiviteitsopties zijn Ethernet en USB, terwijl het camera-type beschikt over een CCD-camera met hoge resolutie.
Voor degenen die geïnteresseerd zijn in de dienstverlening op maat, zijn online betalingsvoorwaarden beschikbaar.
Ondersteuning en diensten:
De AOI Tester biedt onder meer technische ondersteuning en diensten voor producten als:
- Technische ondersteuning op afstand
- technische ondersteuning ter plaatse
- Productopleiding en -educatie
- Reparatie- en onderhoudsdiensten
- Onderdelen en vervangingsdiensten
- Software-upgrades en -updates
- Documentatie en gebruikershandleidingen
