Productdetails
Plaats van herkomst: Dongguan China
Merknaam: Mento
Certificering: ISO9001/ISO14001

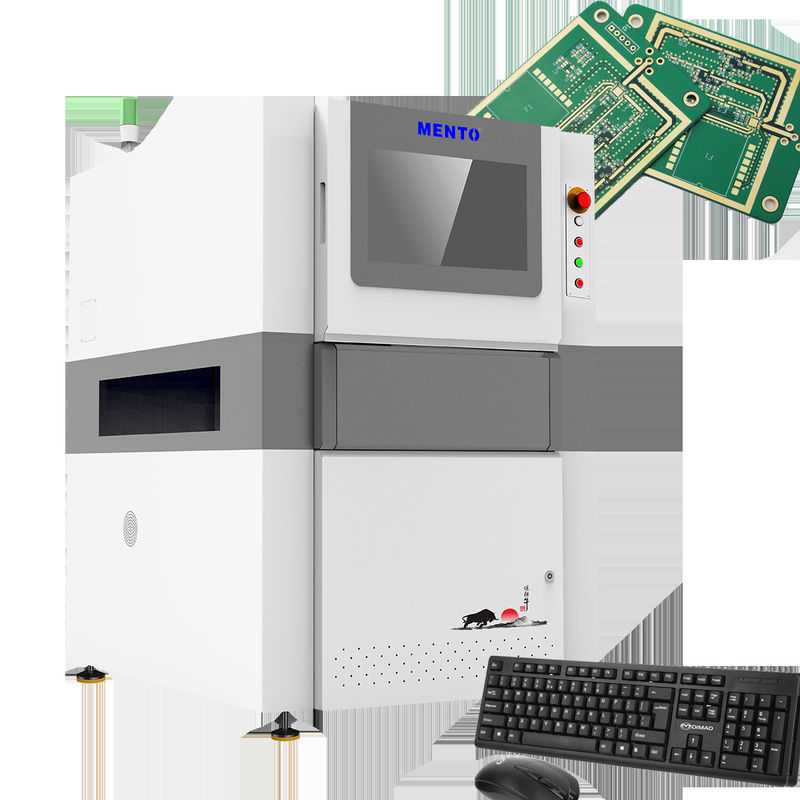

Modelnummer: K3212
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 3 weken
Betalingscondities: on line, L/C, T/T
Levering vermogen: 1000/maand
Inspectiemodi: |
2D en 3D |
Besturingssysteem: |
Windows |
Verlichtingssysteem: |
LED's |
type camera: |
CCD met hoge resolutie |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Productsoort: |
Automatisch optisch inspectiesysteem |
Inspectiegebied: |
Tot 610 mm x 460 mm |
Software: |
Intuïtieve gebruikersinterface |
Inspectiemodi: |
2D en 3D |
Besturingssysteem: |
Windows |
Verlichtingssysteem: |
LED's |
type camera: |
CCD met hoge resolutie |
Stroomvoorziening: |
AC 100-240V, 50/60Hz |
Productsoort: |
Automatisch optisch inspectiesysteem |
Inspectiegebied: |
Tot 610 mm x 460 mm |
Software: |
Intuïtieve gebruikersinterface |
Onze AOI Tester beschikt over een krachtig verlichtingssysteem dat gebruik maakt van LED-technologie om een heldere en consistente verlichting te bieden voor nauwkeurige inspectie.Dit verlichtingssysteem zorgt ervoor dat zelfs de kleinste gebreken worden ontdekt, die telkens nauwkeurige en betrouwbare resultaten leveren.
Onze AOI Tester beschikt ook over een intuïtieve gebruikersinterface die het makkelijk maakt voor operators om te gebruiken.onze software stelt gebruikers in staat om inspecties snel en eenvoudig in te stellen en uit te voeren.
De AOI-tester is uitgerust met twee inspectiemodi, 2D en 3D, die een uitgebreide analyse van PCB's en hun onderdelen bieden.ervoor zorgen dat alle gebreken worden ontdekt en aangepakt.
Onze AOI Tester is voorzien van Ethernet- en USB-connectiviteitsopties, waardoor het gemakkelijk is om gegevens en resultaten over te dragen naar andere apparaten.Deze functie maakt naadloze integratie met andere systemen mogelijk en verhoogt de algehele efficiëntie van het inspectieproces.
De hoge resolutie CCD-camera die door onze AOI-tester wordt gebruikt, biedt een superieure beeldkwaliteit en zorgt ervoor dat zelfs de kleinste details worden vastgelegd en geanalyseerd.Deze functie maakt een nauwkeuriger en betrouwbaarder inspectieproces mogelijk, waarbij wordt gewaarborgd dat alle gebreken worden ontdekt en aangepakt.
Onze AOI Tester is de ideale oplossing voor bedrijven die hun PCB inspectie proces willen verbeteren.en een CCD-camera met hoge resolutie, is ons apparaat het perfecte hulpmiddel voor elk bedrijf dat zijn AOI-inspectieproces wil stroomlijnen en de kwaliteit van zijn PCB's wil garanderen.
| Model van het apparaat | K3212 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtersteek, afwijking van de vorm, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Lichtbron | Dual DLP-lichtbron (rasterfaseschakelingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 500 μm | |
| Oplossing voor schaduwprobleem | Faseverschuivingstechnologie en tweerichtings 3D-gestructureerd licht systeem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Voertuigen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1350xD1000xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Statistische beheersinstrumenten |
Histogram, X-bar & R-grafiek, X-bar & S-C hart, C p & C pk, % Gage R & R, SPI Dagelijkse/Wekelijkse/Maandelijkse Verslagen, realtime SPC& Multiple Display |
|
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
Deze AOI-tester is een hoogwaardige AOI-inspectieapparatuur die PCB's gemakkelijk kan inspecteren.u kunt er elke keer zeker van zijn dat de resultaten nauwkeurig en betrouwbaar zijn.
| Inspectiesnelheid: | Tot 60 cm2/s |
| Productsoort: | Automatisch optisch inspectiesysteem |
| Software: | Intuïtieve gebruikersinterface |
| Defectdetectie: | Afwijkingen van soldeergewricht, onderdeel en PCB's |
| Resolutie: | 10 μm |
| Inspectiemodi: | 2D en 3D |
| Stroomvoorziening: | AC 100-240V, 50/60Hz |
| Type camera: | CCD met hoge resolutie |
| Connectiviteit: | Ethernet, USB |
| Inspectiegebied: | Tot 610 mm x 460 mm |
De AOI Tester Machine is een hightech product dat assisteert bij de inspectie van PCB's. Het maakt gebruik van een AOI inspectie systeem dat fouten en fouten in printplaten detecteert.Deze machine biedt een snelle en efficiënte manier om de kwaliteit van PCB's te waarborgen voordat ze op de markt worden gebrachtDit bespaart de fabrikant tijd en middelen en zorgt voor klanttevredenheid.
De AOI Tester Machine kan worden gebruikt in verschillende scenario's zoals elektronische productie, telecommunicatie en automotive industrie.De AOI Tester Machine gebruikt LED-verlichtingHet werkt met het Windows-besturingssysteem en kan via Ethernet of USB worden aangesloten.
Over het algemeen is de AOI-testermachine van Mento een betrouwbaar en efficiënt product voor AOI-inspectie-PCB's.Dit product is een essentieel hulpmiddel voor elektronische fabrikanten die de kwaliteit van hun PCB's willen garanderenMet zijn gebruiksvriendelijke functies en hightech mogelijkheden is de AOI Tester Machine een must-have voor elke fabrikant die voorop wil blijven in de markt.
De AOI Tester biedt onder meer technische ondersteuning en diensten voor producten als:
- Assistentie bij installatie en installatie
- Probleemoplossing en probleemoplossing
- Productopleiding en -educatie
- Reparatie- en onderhoudsdiensten
- Software-updates en -upgrades
- Toegang tot gebruikershandleidingen en documentatie
