Productdetails
Plaats van herkomst: DongGuan
Merknaam: MENTO
Certificering: FCC.ROHS,CCC

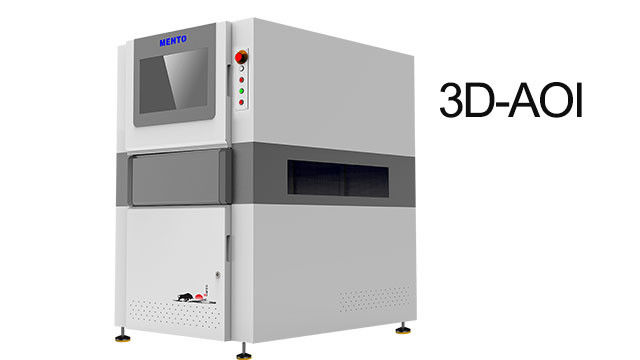

Modelnummer: K3412
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Verpakking Details: W1000mmxD1380mmxH1600mm ((zonder voet 100±20mm)
Levertijd: 30work dagen
Levering vermogen: 1000pcs/m
PCB-grootte: |
Max. 500 mm x 500 mm |
Inspectietype: |
Geautomatiseerd |
Lichtbron: |
LED's |
Inspectiesnelheid: |
1000mm/s |
Camera systeem: |
3D digitale camera |
Resolutie: |
10μm |
Verlichtingssysteem: |
LED's |
Groeperingsmethode: |
Automatische groepering |
Verlichting: |
GELEID RGB |
Precieze inspectie: |
±5μm |
Stroomvoorziening: |
AC 220V, 50/60Hz |
AOI: |
Geautomatiseerd |
Besturingssysteem: |
Windows 10 |
Afmeting: |
1000 mm x 800 mm x 1500 mm |
Inspectiegebied: |
Tot 510 x 510 mm |
PCB-grootte: |
Max. 500 mm x 500 mm |
Inspectietype: |
Geautomatiseerd |
Lichtbron: |
LED's |
Inspectiesnelheid: |
1000mm/s |
Camera systeem: |
3D digitale camera |
Resolutie: |
10μm |
Verlichtingssysteem: |
LED's |
Groeperingsmethode: |
Automatische groepering |
Verlichting: |
GELEID RGB |
Precieze inspectie: |
±5μm |
Stroomvoorziening: |
AC 220V, 50/60Hz |
AOI: |
Geautomatiseerd |
Besturingssysteem: |
Windows 10 |
Afmeting: |
1000 mm x 800 mm x 1500 mm |
Inspectiegebied: |
Tot 510 x 510 mm |
Toepassingsgebied
Controle van soldeerslijm en bevestigde apparatuur
Kenmerken
1.High speed, single FOV verwerking tijd is ongeveer 350ms
2.Anti-interferentie, hoge precisie, groot bereik
3.RGB-lichtbron integreert naadloos 2D-informatie om de beoordelingsnauwkeurigheid te verbeteren
4.Driedimensionale hoogtevisualisatie, die driedimensionale RGB-gegevens en hoogtewarmtekaarten kan weergeven
Technische parameter
| Model van het apparaat | K3412 | |
| Detectiecapaciteit | Identificatiepunten | Onvoldoende soldeer, soldeerbrugging, soldeerpasta-achtergrond, vormfalen, offset |
| Scanmethode | Stop&Go | |
| Optisch systeem | Camera | 12MP hogesnelheidskleurindustriecamera |
| Lichtbron | 4 DLP-lichtbron (rasterfaseverschuivingstechnologie) en rode, groene en blauwe (RGB) lichtbron | |
| Resolutie | 10 μm en 15 μm (optioneel) | |
| Detectieprestaties | Hoogte nauwkeurigheid (kalibratiemodule) | 1 μm (met behulp van een standaard kalibratieblok) |
| Volume-herhaalbaarheid | < 1% (standaardverificatieblok, 3Sigma) | |
| Maximale compensatiewaarde voor het buigen van platen | ± 3 mm | |
| Detectievermogen GRR | < 10% bij 6o ((+ 50% tolerantie, resolutie 5 μm) | |
| Maximale detectiehoogte | 20 mm/40 mm | |
| Oplossing voor schaduwprobleem | Rasterfaseverschuivingstechnologie om schaduwen te elimineren en vierrichtings 3D-lichtbronverlichtingssysteem | |
| Metode voor compensatie in realtime van plaatbuigingen | Plate Bend Compensation (Z-Tracking+Pad Referencing) | |
| Testscherm | Kleur (3D en 2D afbeeldingen samen weergegeven) | |
| Rijtoestellen | Servomotor+schroefgids | |
| Bewegingssnelheid | 800 mm/s | |
| Minimale meetbare productgrootte | 50 mmx50 mm | |
| Maximale meetbare productgrootte | 400 mmx500 mm | |
| PCB-dikte | 0.5~6 mm | |
| Aanpassing van de spoorbreedte | Automatische breedteinstelling, handmatige breedteinstelling | |
| Vervoer/bevestiging van een circuitbord | Bevestiging van bandconveyor/pneumatische klem | |
| Vervoerrichting | Van links naar rechts, van rechts naar links. | |
| Orbitaal hoogte | 900 ± 20 mm | |
| Computerconfiguratie | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Besturingssysteem | Ubuntu | |
| Parameters | Algemene grootte | W1000xD1380xH1600mm (exclusief alarmlamp) |
| Gewicht | 1100 kg | |
| Energiebron | AC220V/50~60Hz/2000W | |
| Luchtdruk | 0.5Mpa | |
| Software ondersteunde invoerformaten | Ondersteuning van Gerber-formaat (274X), ODB++ | |
| Milieueisen | Temperatuur: 5~40°C, relatieve luchtvochtigheid: 25%~80% (geen vorst) | |
| Upstream- en downstreamcommunicatie van apparatuur | Standaard SMEMA-interface | |
